塑封电机定子绕组包胶模流分析,铁件变形分析

服务内容:

金牌银牌顾问,模流分析验证、成型缺陷优化、成型方案开发、UDB材料测试拟合、软件销售。


铁件变形分析应用价值:

1.预测在嵌入件作用下变形情况,铁件偏移量等,最大化优化产品和模具方案,降低成型缺陷风险,降低制造成本。

2.可以提前预测产品收缩情况,是否能充填饱满,其平面度、圆度等尺寸是否达到管控范围,由于其铁件影响塑胶收缩,按常规缩水率预估很容易出现尺寸超差。

3.明确热流道数量与位置,针阀热流道价格昂贵,在满足成型需求前提下尽量减少针阀热流道数量,这有利于降低造价。

4.通过moldflow模流分析验证产品结构设计合理性,大大降低缺胶、困气、缩水、开裂、变形等注塑成型缺陷,为您提升注塑件的品质,降低制造成本,提升您企业的市场竞争力。 正版moldex3D/moldflow模流分析结果精准可靠,最新求解算法、最新材料库属性、全面结果输出。 数值化制造技术指导制造的时代势不可挡。


应用案例:塑封电机定子绕组包胶模模流分析

亮点:铁件变形分析含嵌件整体真实变形,包胶模流分析塑胶收缩时受嵌件影响,耦合仿真才能得到真实变形状态。

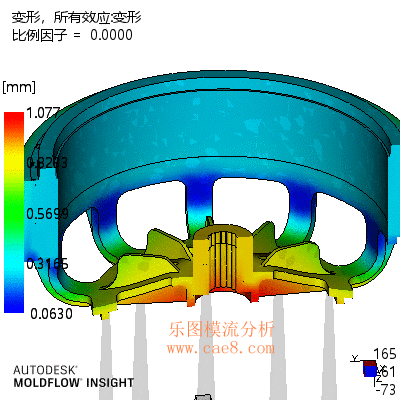

含铁件整体翘曲  充型时间

  这是我司2010年制作的塑封电机定子绕组,采用整圆铁芯一体注塑成型,采用moldflow软件模拟分析。是典型的一个包铁件模流分析工程案例。塑封电机定子绕线组,采用注塑成型工艺,将金属铁件嵌入模具中固定,然后注塑塑胶将其与铁件成型为一个整体。

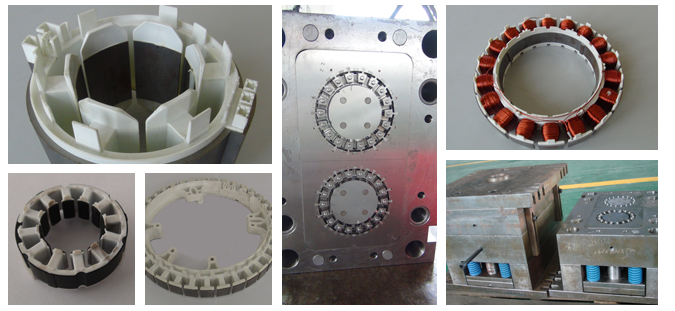

塑封电机定子绕组模具

这一类产品注塑模具,通常会有5-6种不同的结构设计形式方案。尝试每一种设计形式,都是极具挑战。


有什么作用:

1.从模流分析变形结果,可以清晰的看到其整体变形的过程与数值。可以提前预测产品最终变形情况,其平面度、圆度等尺寸是否达到管控范围,由于其铁件影响塑胶收缩,按常规缩水率预估很容易出现尺寸超差。

2.明确热流道数量与位置,针阀热流道价格昂贵,在满足成型需求前提下尽量减少针阀热流道数量,这有利于降低造价。

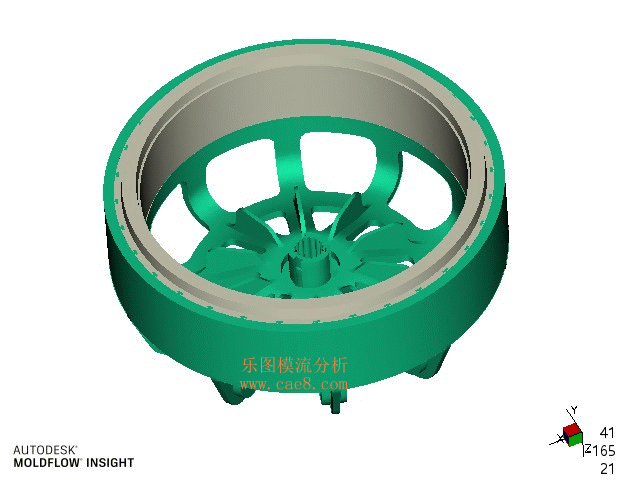

塑胶+铁件组装图充型时间

此左图为塑胶件与铁件组装状况图,绿色为塑胶件区域,棕色为金属零件。  右图为充型时间破面图,含有铁件在内,这就能考虑金属铁件影响因素。

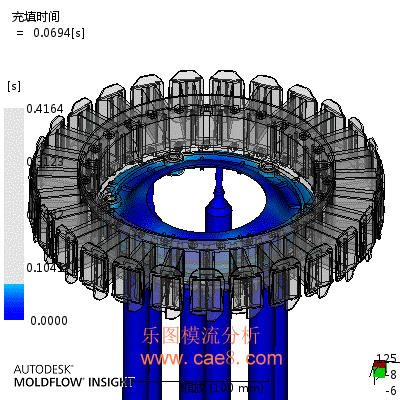

含铁件充型时间


此类产品很容易充型不满,其原因为局部壁厚比较薄,且铁件热传导散热能力较强,塑胶充型时热损失较大。这就十分考验浇口设计方案的可行性了。


收费标准:

IC芯片封装模流分析模拟仿真(图5)

联系咨询,探索科学铸造方案,一起创造更高附加值

乐图智造科技,产品性能优化,有限元分析工程服务,软件销售,为制造业提供科学的数值信息化技术解决方案,

申明:本文原创自乐图智造官网,转载请注明出处。

查看更多案例: IC芯片封装分析 橡胶/硅胶模流分析  重力铸造模拟分析 压铸模流分析    MAGMA分析模拟  跌落分析  疲劳分析  CFD分析
