业务介绍:

进口PVT等测试设备+专业模流分析顾问拟合=获得精准可靠的UDB材料文件。

依照模流分析软件的测试方法进行材料测试,及撰写要求拟合UDB数据文件。可靠的材料测试、模流分析udb材料库测试,mtr材料库测试拟合服务。199 4191 2022


能测哪些材料UDB:

  能提供热塑性、热固性材料测试及相应的模流分析udb材料数据拟合。如PVT、粘度、比容、比热、杨氏模量、泊松比、结晶度、粘弹性、D3、热传导、应力应变 曲线、蠕变曲线、等。

模流分析udb材料库,udb材料测试,udb

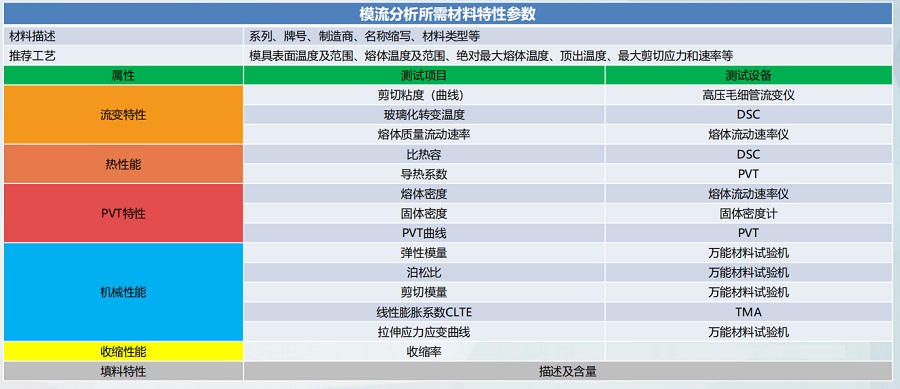

材料udb拟合测试项目:

  拥有全套模流分析UDB数据测试和分析能力,可获得应力应变曲线、拉伸模量、泊松比、PVT、CLTE、比热、热导率、粘度等材料特性参数,及相关分析udb文件等。

模流分析udb材料库,材料测试,udb拟合

a.热塑性材料测试

剪切粘度,比热容, 热导率,密度,转变温度,PVT,机械性能,热膨胀系数等

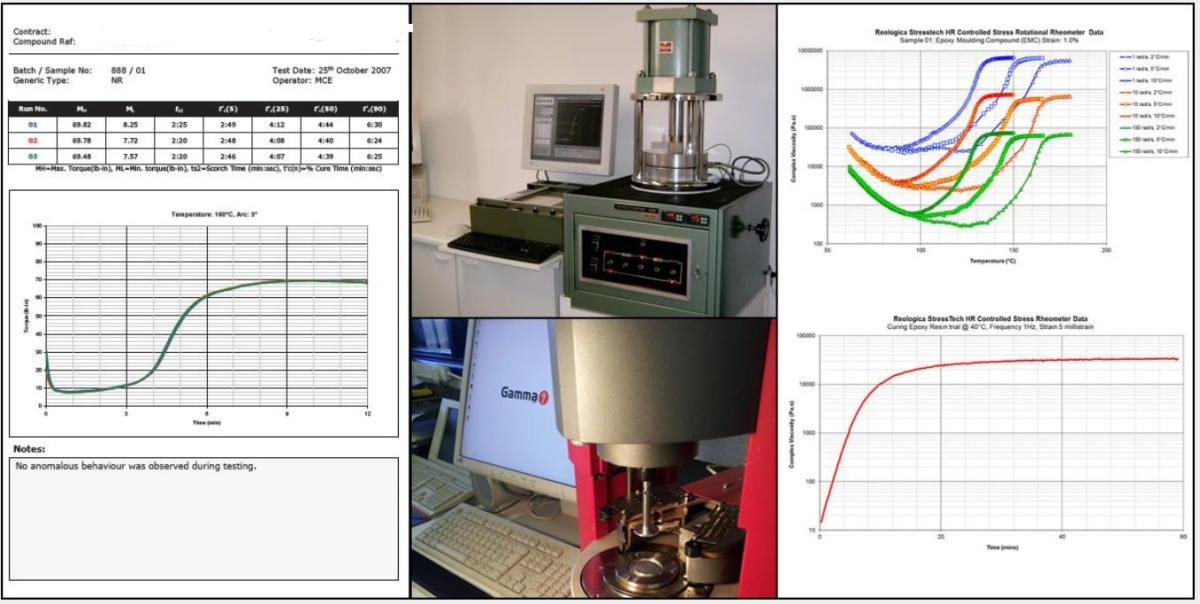

b.热固性材料测试,橡胶、硅胶LSR材料测试

反应粘度,固化动力学,比热容, 热导率,密度(未固化和固化),PVT(未固化和固化),机械性能,热膨胀系数,将测试数据拟合成UDB文件。


为何要找模流分析公司来拟合udb材料库?

1.数据拟合专业性强,且非常重要(有设备不等于有能力做UDB测试)。

  软件有其测试标准、撰写格式,有设备不一定能测得软件要的数据,原始量测的数据不能直接用于软件分析使用,需要按照软件写入规则进行换算处理,用专业拟合软件拟合成曲线方程,这需要专业的理论知识背景以及丰富的经验。

模流分析udb材料库,udb材料测试,(图6)


2.材料udb数据的准确与否,模流分析结果可能天壤之别。

  不同厂家或不同牌号的材料,即使是相同的类型,也可以在成型过程中表现以截然不同的结果,比如压力,收缩,变形等。因此进行精准的材料测和拟合试尤为必要。

  模流分析udb材料库,udb材料测试,(图4)

曾经做过测试对比,跟实际变形相比,实测拟合UDB材料分析出的结果偏差为4%,而替代料分析出的结果偏差为29.6%,所以实测拟合UDB的材料结果准确度高很多。

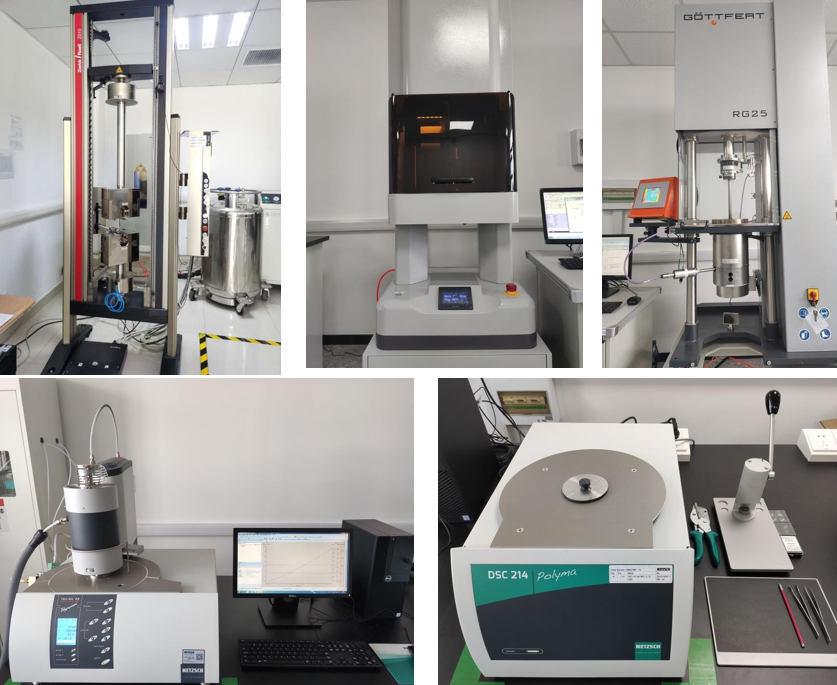

测试设备展示:

毛细管流变仪,PVT 量测仪,万能试验机,微差热扫描式分析仪,热机械分析仪

模流分析udb材料库,udb材料测试,(图8)

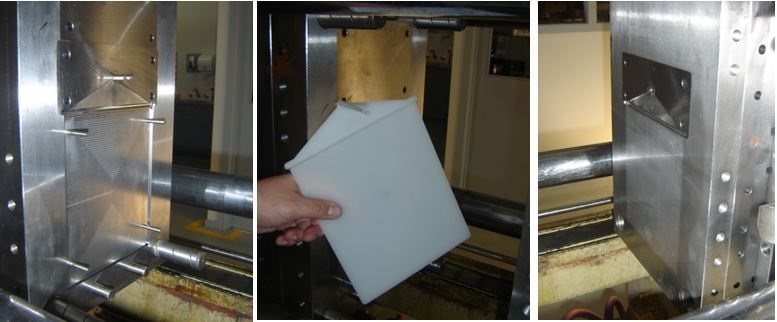

定制样片模具:

模流分析udb材料库,udb材料测试,(图5)

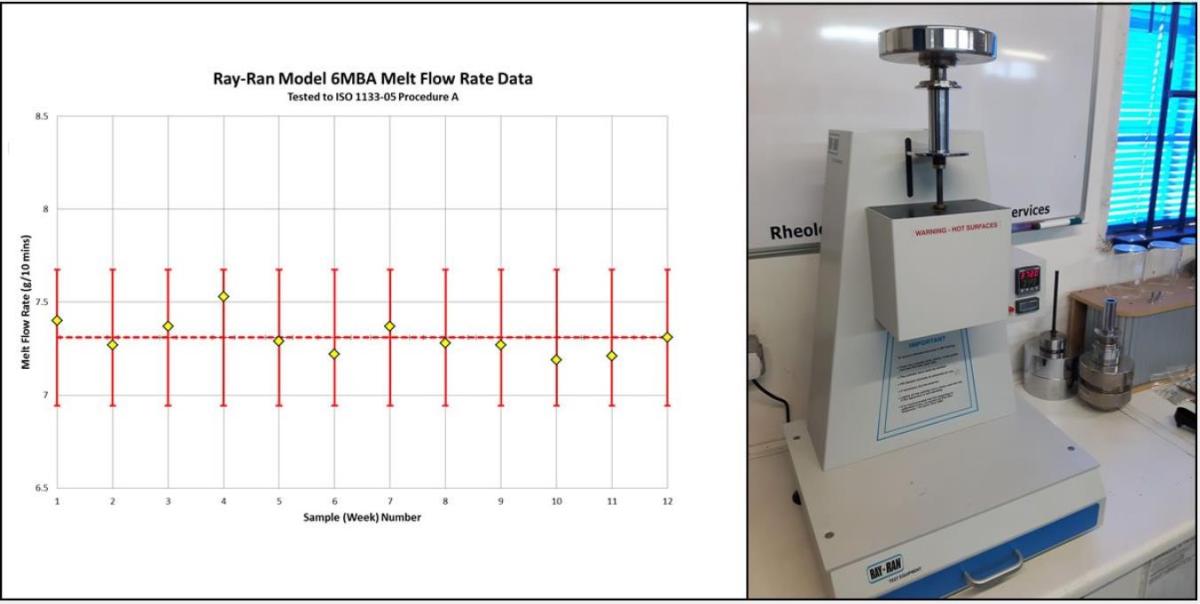

流动指数MFR测试

熔体流动指数 (MFI) 或后来称为熔体流动速率 (MFR) 是塑料行业使用广泛的流变质量控制工具之一,测试仪器有多种形状和配置,但基本形式都是毛细管流变仪。针对特定材料引用的 MFI 值是在等温恒定负载挤压下以设定的时间间隔收集的材料“截断”的平均重量。 该仪器还用于确定熔体体积速率 (MVR),它得出在给定负载和温度下,已知体积的材料通过模具挤出所需的时间。 我们使用 Ray-Ran Model 6MBA 熔体流动速率仪器根据 ISO 标准 1133 程序 A(ASTM D1238 程序 A)的 MFR 和 ISO 标准 1133 程序 B(ASTM D1238 程序 B)提供测量,以确定 MVR。

 模流分析udb材料库,udb材料测试,(图3)

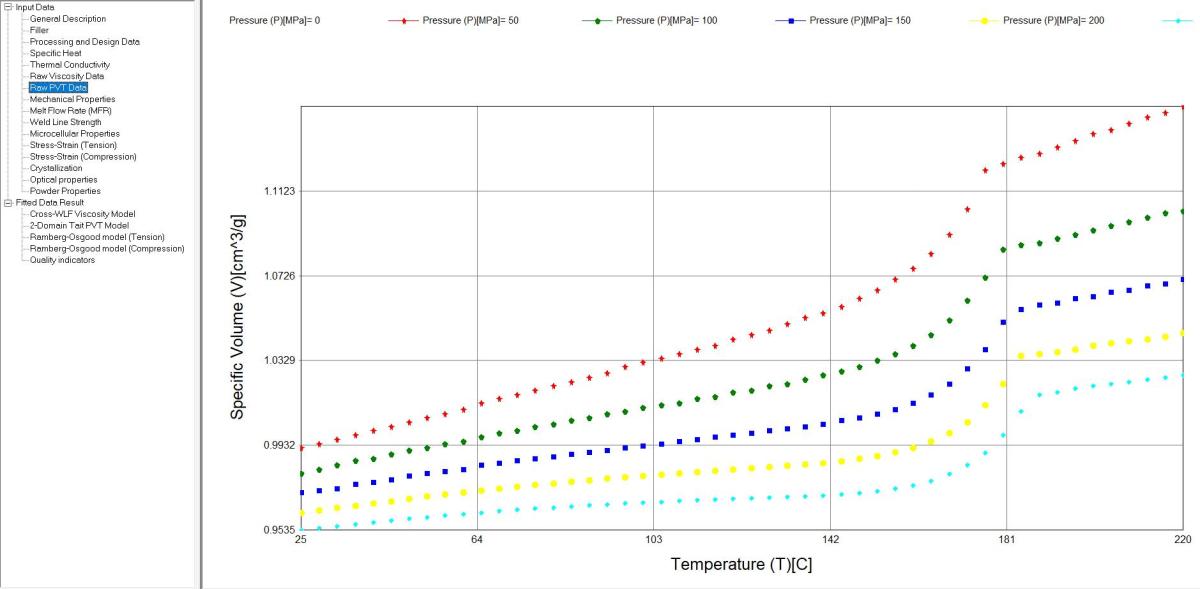

PvT(压力、体积、温度)测试

利用 Rapra 技术 PvT 设备的 PvT 测量 PvT 数据(压力、体积、温度)描述了材料的比容随压力和温度变化的方式。比容在聚合物注塑成型等过程中遇到的高温和高压下会发生显着变化,并且是成型周期的保压和冷却阶段的主要因素。 PvT 信息对于准确预测收缩和翘曲的流动模拟软件至关重要。采用高压间接膨胀测量系统测量 PvT 行为,该技术采用不锈钢波纹管测试单元,水银作为包含流体。通过位移传感器监测与温度和压力变化相关的体积变化,使用含有流体的样品能够以固体和液体形式表征。测试单元被密封压力容器内的高温油包围。可以在一系列温度(23°C 至 420°C)和压力(5 MPa 至 200MPa)内进行测量。从测试中得出的曲线族被拟合到数学模型中,以提供模流分析软件Moldflow所需的系数。

模流分析udb材料库,udb材料测试,(图4)

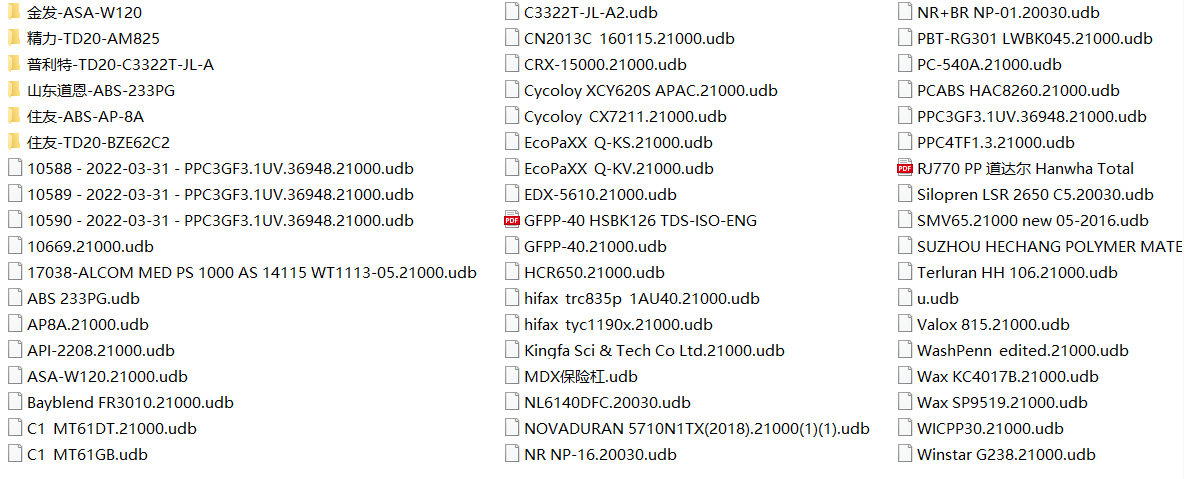

模流分析udb文件:

模流分析udb材料库,udb材料测试,(图13)

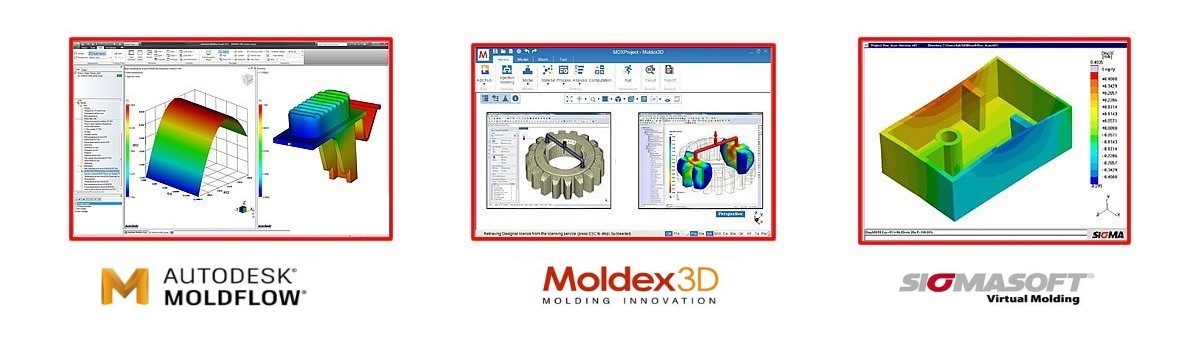

适用于哪些模流分析软件:

  主要为:Autodesk Moldflow软件,Moldex3D软件,Sigmasoft3D软件提供模流分析材料udb拟合,mtr材料库。这些软件精准度都很高,但如果没有准确的材料数据udb,它们的结果有天壤之别。

材料测试适用软件


有关UDB材料库的常见疑问:

UDB是什么文件?UDB是什么意思?塑料的udb文件是什么?模流分析udb是什么意思?

解答:UDB是moldflow软件的一个文件格式,是记录材料物性信息的存储库文件。moldflow软件能够读取UDB文件的信息,是获取材料物性信息的存储文件,用于模流分析求解计算。

材料UDB文件解读?

解答:材料UDB文件主要包含信息:流变特性、热性能、PVT特性、机械性能、收缩性能、填料特性。

udb文件怎么打开?

解答:UDB文件需要用moldflow软件才能打开查阅udb文件的信息。
