跌落仿真有限元模拟分析

承接跌落仿真分析测试,专业有限元分析公司。199 4191 2022

一、3C产品

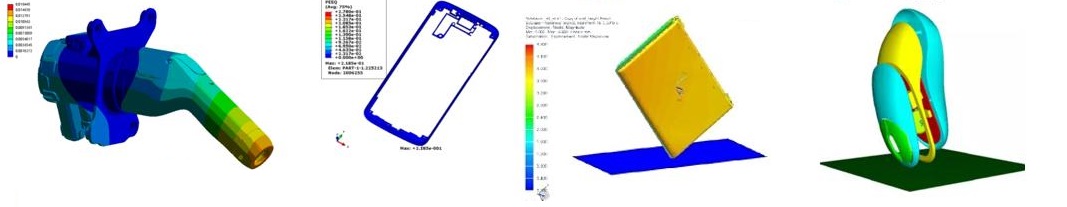

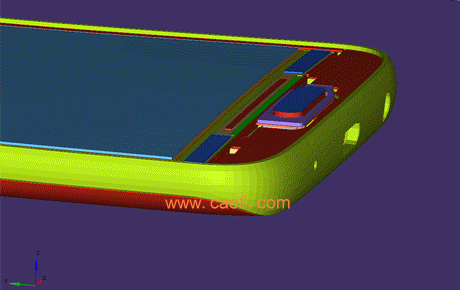

手机跌落分析、家电产品跌落、电脑、服务器跌落、显示屏跌落、带包装/保护壳跌落、PCB板跌落、鼠标跌落、相机跌落、智能手表跌落

二、航空航天

直升机/无人机等坠撞、飞机陆上/水上迫降、卫星陆上/水上回收、降落伞仿真、空投过程仿真、鸟撞分析、

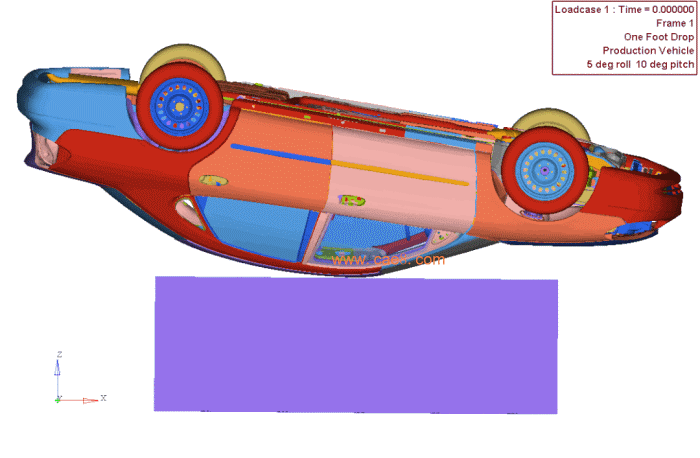

三、交通运输

电池包跌落分析、BMS跌落、商用车A柱碰、船舶入水、海浪砰击、集装箱货物

四、国土安全

侵爆仿真、核燃料容器跌落、核电设施抗撞击、

五、医疗

医疗设备跌落、专用工具跌落、防护网设计、防护头盔


了解团队骨干

团队骨干详情


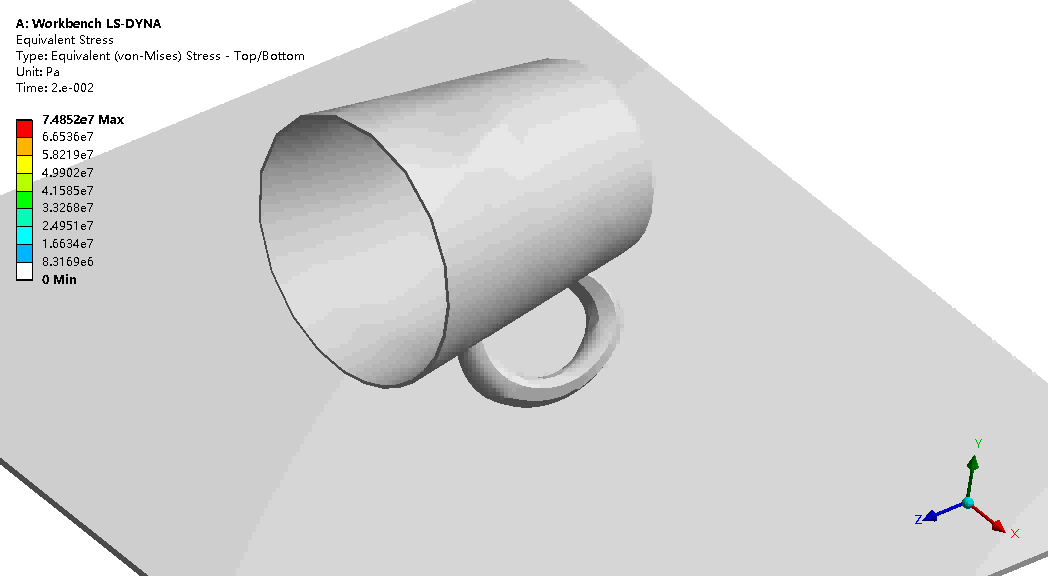

跌落仿真实验应用价值:

跌落分析是处于不同高度、不同速度撞击不同的材质表面时,结构零部件的强度、刚度及稳定性校核问题。

结构的冲击强度、关键结构件的强度、连接可靠性和失效分析,通过仿真模拟可以计算出整机不同角度跌落过程中应力和应变,以此评估出零部件的失效风险。

CAE分析技术不仅可以优化结构,提高产品质量;还可以大幅度减少试验次数、降低测试成本。



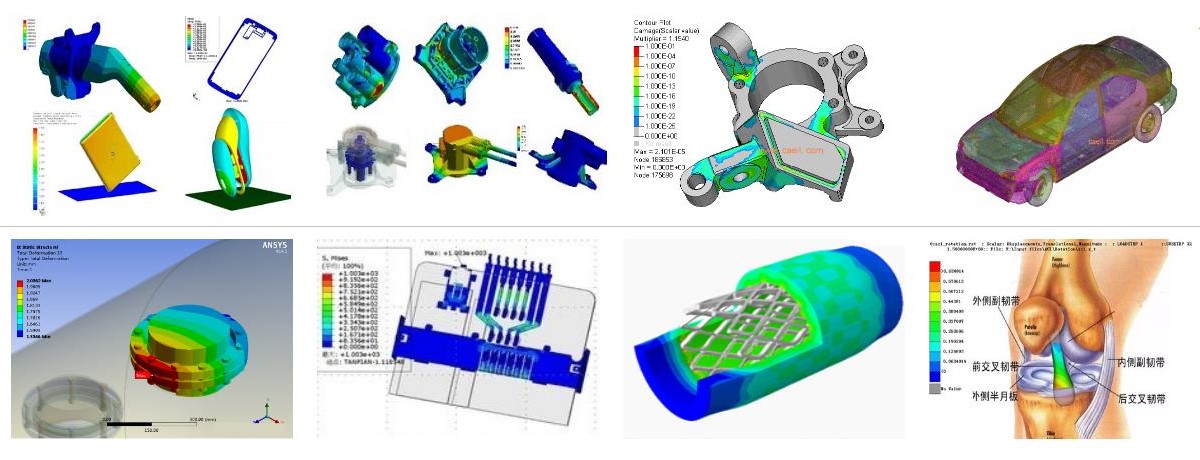

跌落分析应用案例:

☑️ 整机带包装跌落分析☑️ 裸机跌落分析☑️ 码垛跌落分析☑️ 使用场景碰撞分析

跌落分析仿真跌落仿真有限元分析


案例1:笔记本电脑跌落仿真

笔记本电脑的跌落是在极短的时间内,受到剧烈碰撞动态载荷而产生的非线性的复杂动态响应,这个属于瞬态动力学过程。用于计算载荷随时间变化的结构动力学,结构的速度、加速度、位移和力都可以随时间变化。本案例就笔记本电脑角跌落的方针分析过程。




案例2:电视机跌落仿真(包装缓冲泡沫材料)

  随着全球电子工业的飞速发展,电子产品的设计愈来愈精细、复杂;市场竞争要求电子产品在性能指标大幅度提高的同时,还要日趋小型化。CAE仿真在电子行业中有着广泛的应用,电子产品跌落、新型电子材料的研发和制造、音频设备声场特性的设计和评估。



案例3:洗碗机跌落分析模型介绍:

下面图示是CAE三维模型,图中指示的是仿真中主要关注的几个零件:

跌落分析(图1)跌落分析(图2)

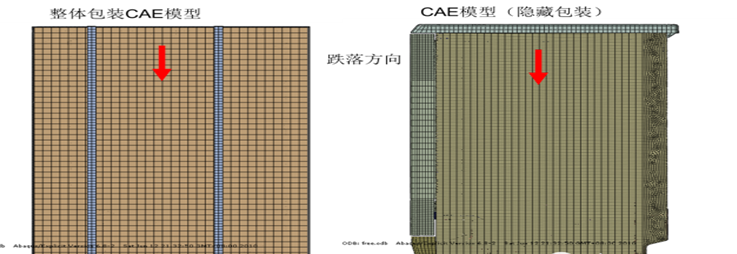

跌落分析仿真模型网格:

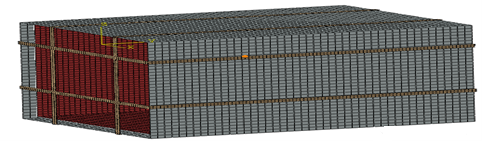

下面是纸包角和底部包材的仿真模型:

跌落分析(图3)跌落分析(图4)

跌落仿真分析工况简介:

跌落的模拟包括以下的几种常见的跌落方式。

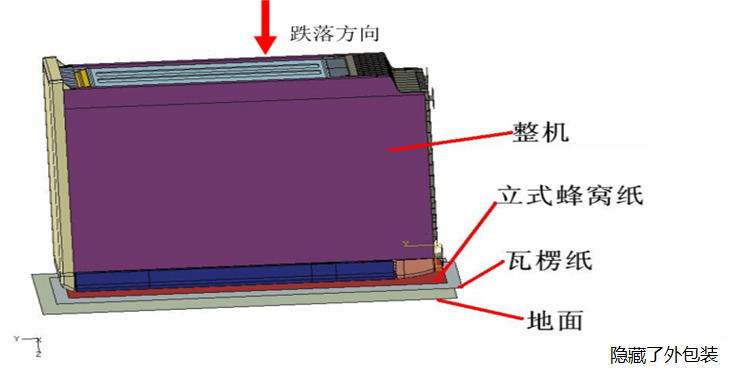

工况1:底面跌落分析

跌落分析(图5)


工况2:前面跌落分析

跌落分析(图6)

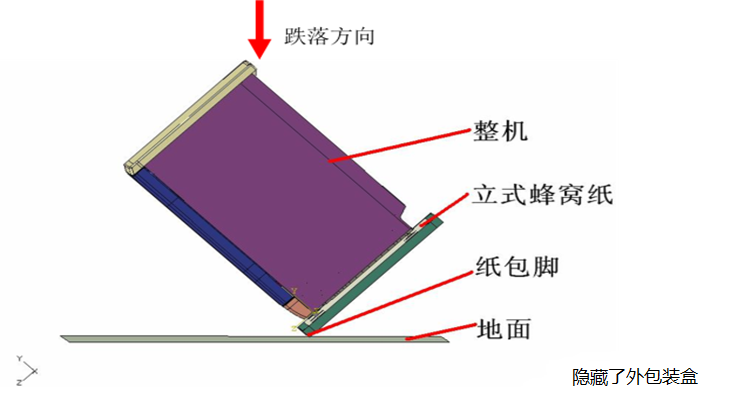

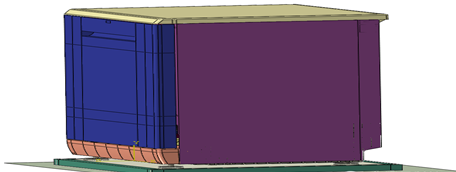

工况3:棱跌落分析

跌落分析(图7)
跌落仿真分析结果

工况1:底面跌落分析

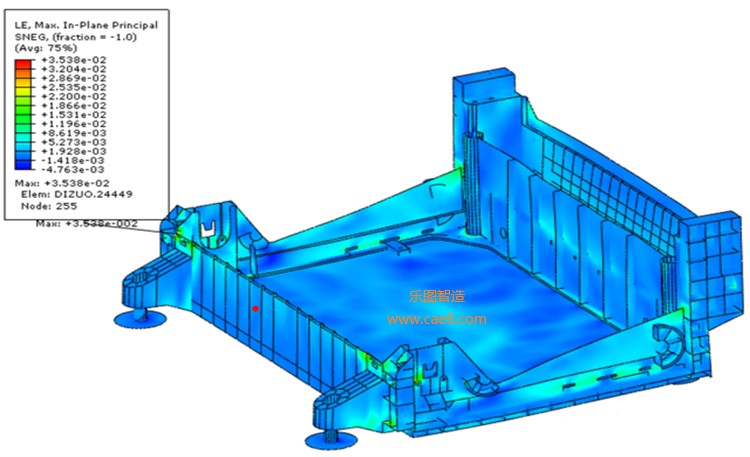

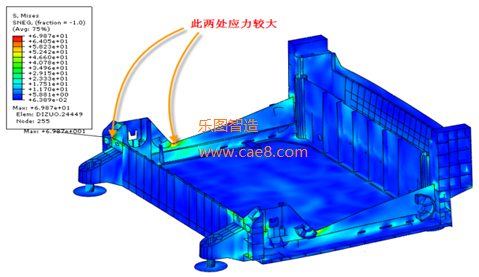

对于底面跌落,底座组件应力要承受的应力最大,在下面的应力和应变图中显示出了最大应力点,已经超过材料屈服点,但不至于断裂,需要在该处加强结构强度。

跌落分析(图8)


跌落分析(图9)

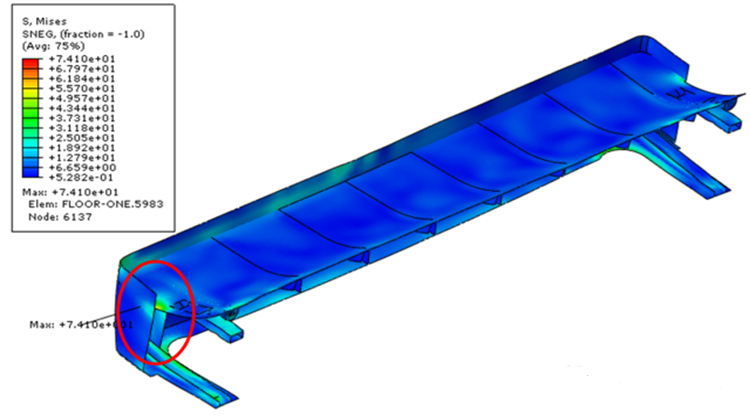

踢脚线也需要承受较大应力,在红色标注部分可能造成断裂,需要在该处加强结构强度。

跌落分析(图10)

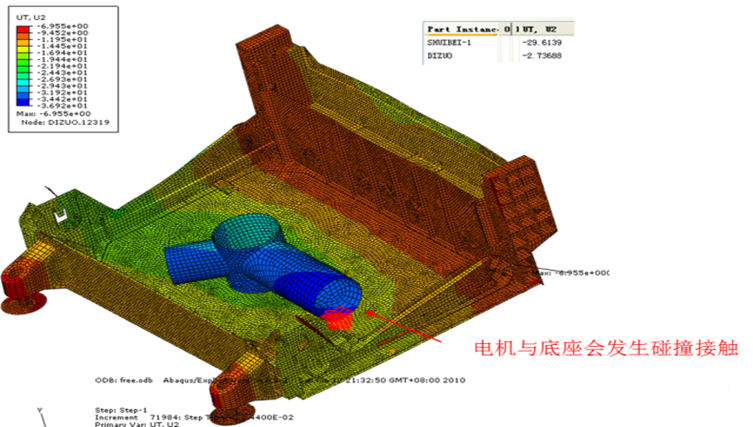

下图显示的是水杯电机最末端及其正下方部位的垂直向位移,相对位移为27mm,而从CAD里测量的最大距离为11.6mm,所以水杯电机与底座之间有很大可能会发生碰撞接触。

跌落分析(图11)

工况2:前面跌落分析

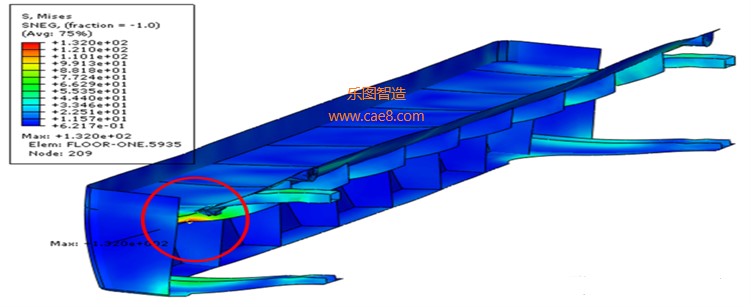

对于正面跌落,踢脚线的最大应力132MPa,对于使用材料来说,此该应力值比较大,而所用材料属于脆性材料,因而图中红色区域可能会发生断裂,需要优化。

跌落分析(图12)

工况3:棱跌落分析

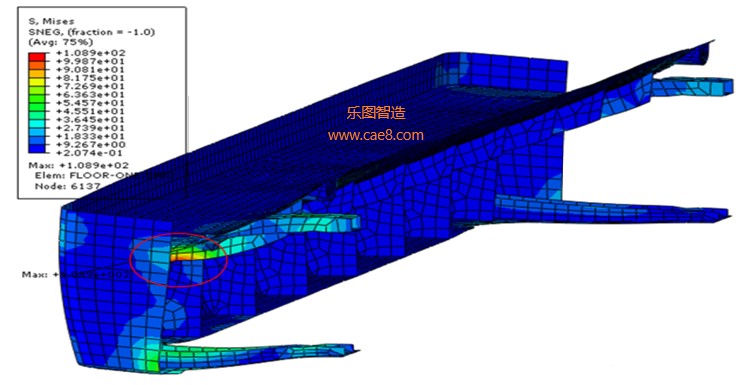

对于棱跌落,踢脚线的图示部分对于所用材料来说,应力过大(108.9MPa),有较大断裂风险,需要优化。

跌落分析(图13)

跌落分析结论

工况1:底面跌落分析

从底面跌落、前面跌落和棱跌落的分析结果看,情况最恶劣是底面跌落。鉴于此建议设计时增加底面包装的缓冲性能。

工况2:前面跌落分析

底面跌落时,底座上,前部独立调节脚处的加强筋应力较大,虽然由于材料断裂延伸率较大不会发生断裂,但是存在风险。在底面自由跌落时,电机和底座发生了碰撞。以上两点均需要通过加强结构强度去避免。

工况3:棱跌落分析

在三种跌落方式的仿真中都可以看到,踢脚线是最可能发生断裂的薄弱区域之一,需要重点研究其优化方案。


申明:本文原创自乐图智造官网,转载请注明出处。
