行业经验
芯片半导体、汽车电子、3C电子、家用电器等的研发设计与CAE仿真分析。
业务内容:
FEA有限元分析服务:结构力学、热流固耦合、低频电磁、高频电磁信号完整性、多物理耦合,手机、笔记本、变频空调、逆变器、母线排、大电流连接器、高压端子、电机、风机、压缩机、变压器、电感、PFC 磁件、电池 PACK / 电芯、机箱、机柜、继电器、电磁铁、电磁阀。
工程案例:
电子电器结构仿真
整机带包装跌落分析、裸机跌落分析、码垛跌落分析、挤压、碰撞分、模态、随机振动、冲击、跌落、插拔卡扣强度

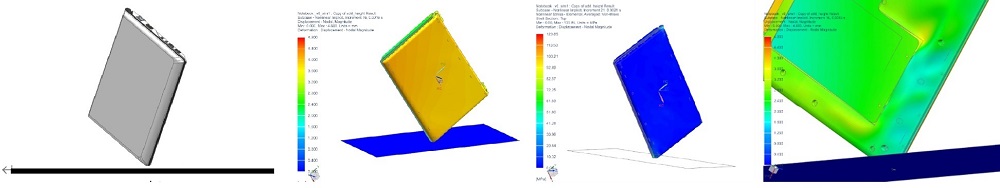

案例1:笔记本电脑跌落仿真
笔记本电脑的跌落是在极短的时间内,受到剧烈碰撞动态载荷而产生的非线性的复杂动态响应,这个属于瞬态动力学过程。用于计算载荷随时间变化的结构动力学,结构的速度、加速度、位移和力都可以随时间变化。本案例就笔记本电脑角跌落的方针分析过程。

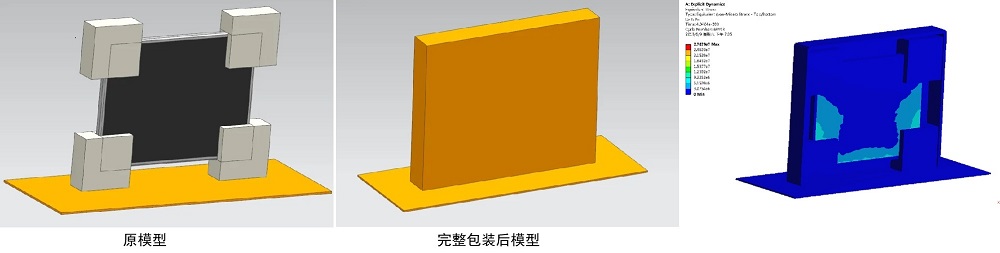

案例2:电视机跌落(包装缓冲泡沫材料)
随着全球电子工业的飞速发展,电子产品的设计愈来愈精细、复杂;市场竞争要求电子产品在性能指标大幅度提高的同时,还要日趋小型化。CAE仿真在电子行业中有着广泛的应用,电子产品跌落、新型电子材料的研发和制造、音频设备声场特性的设计和评估。

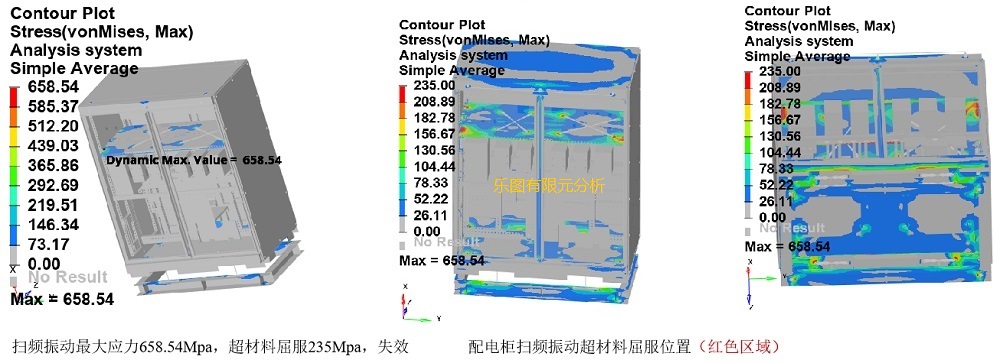

案例3:配电箱模态分析与扫频振动分析
模态分析是研究结构动力特性一种方法,一般应用在工程振动领域。其中,模态是指机械结构的固有振动特性,每一个模态都有特定的固有频率、阻尼比和模态振型。


汽车电子、半导体芯片热仿真分析
·汽车电子热力仿真·芯片封装热分析·EMC/EMI电磁兼容性仿真·整机热流分析·自然热传导·对流和辐射分析·自然热固耦合分析·强迫热流分析·液冷散热器导热液流分析·焊点温循应力分析

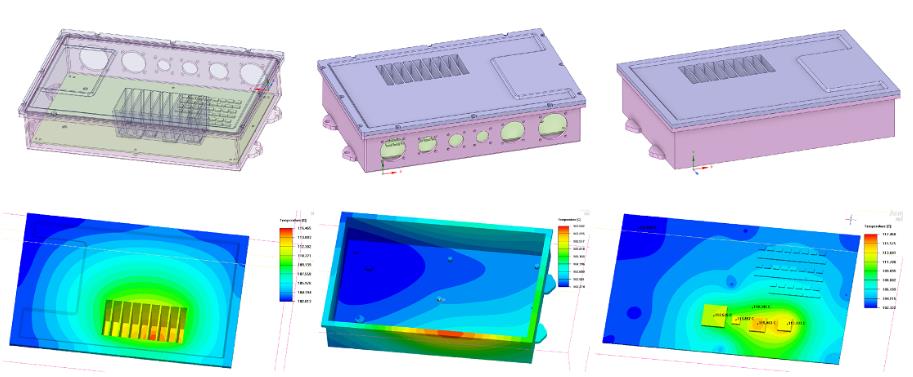

案例1:汽车电子VIU机箱散热仿真
计算参数:环境温度:85℃ 散热方式:自然散热 稳态散热,
边界条件:自然对流工况;为开口边界条件;零方程湍流模型;考虑热辐射影响,为保证仿真精度:网格数:81W

结论:环温85℃情况下,主要芯片热风险较小,仿真结温与最高允许结温的最小裕量是8℃,满足使用需求;由于仿真是自然对流的环境,环境更为严苛,热设计裕量足够;实际DV温箱85高温测试中,有风的影响,实际芯片温度将更低;

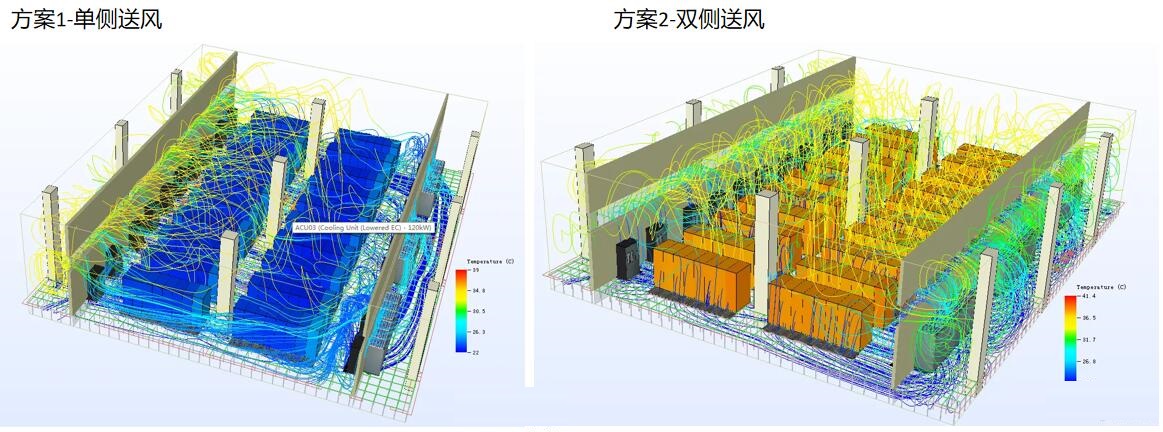

案例2:IT数据中心服务器散热仿真
对于电子设备的冷却仿真提供完善的电子设备专用组件模型,仿真时自动简化热模型,保留了模型内部的发热功耗和气流路径,方便将其放入机柜或大系统环境中,进行更大规模的机柜级或系统级热分析,对于机柜CAE仿真可以进行单个机柜或者单列机柜CFD分析。支持上亿网格规模,多核并行运算求解准确、快速、高效、鲁棒性强,计算速率达500万网格/每小时。对于如机房、数据中心等有业界最大的商业数据中心组件库存储库,允许以前所未有的速度求解大型模型,分析的冷却系统有水冷式、直膨式、新风式、直接与间接蒸发冷却等,包括室外机、冷却塔、柴发气流组织分析,同时涉及运维管理、导入DCIM实时监控数据、机房容量可视化等。现分析内容已扩展至电动汽车热管理、充电站热管理、照明系统等更多领域。

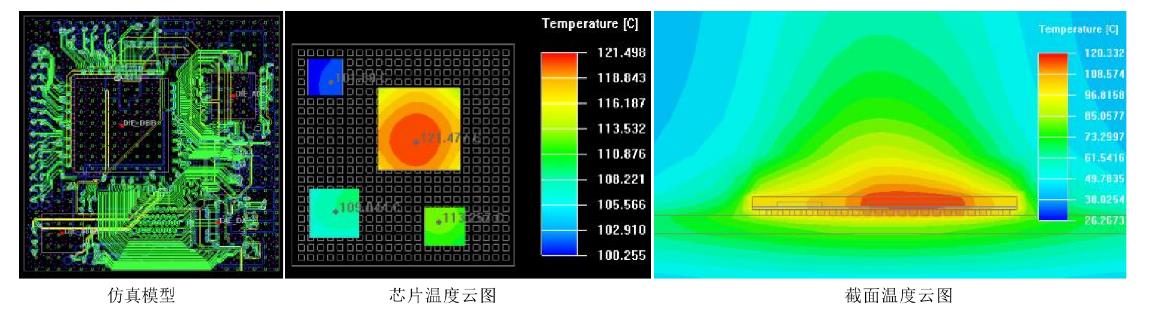

案例3:芯片热仿真

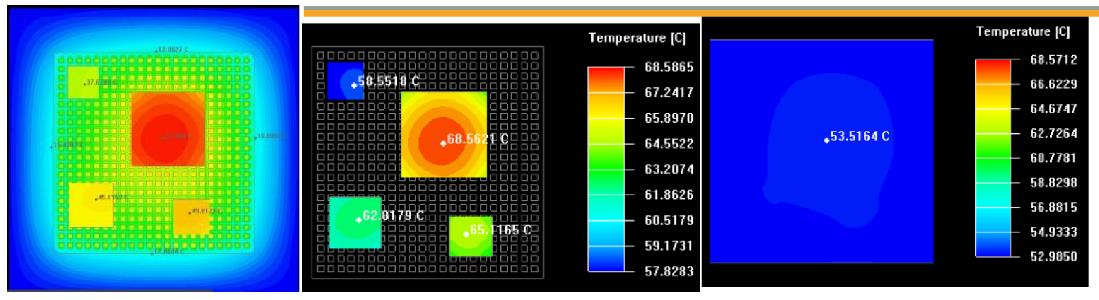

FCBGA模拟工况1:封装尺寸:19*19mm ,其中基板厚度XXmm ,散热铜块XX*XX*XXmm;芯片功耗:XX W ,尺寸:XX*XXmm;环境温度设置为XX℃ 或XX℃;将模型放置于JEDEC标准的密闭测试箱中,并进行散热仿真分析。散热盖+环境温度XX℃+TIM热导率XX W/m-k:从温度分布云图可以看出:当芯片功耗为XX W时, 最高结温主要集中在芯片 处, DIE的最高结温为184.2℃ ,热阻值为: Rja=(Tj-Ta)/P=12.4℃ /W。散热铜块+环境温度XX ℃+TIM热导率XX W/m-k:从温度分布云图可以看出:当芯片功耗为XX W时, 最高结温主要集中在芯片 处, DIE的最高结温为261.4℃ ,热阻值为: Rja=(Tj-Ta)/P=17.1℃ /W。
结果:从仿真结果看,采用不同的散热方案,芯片最大结温均太高,芯片易损坏;根据JEDEC标准,采用散热盖方案,芯片热阻在合理范围内,而采用散热铜块方案,芯片热阻偏高。

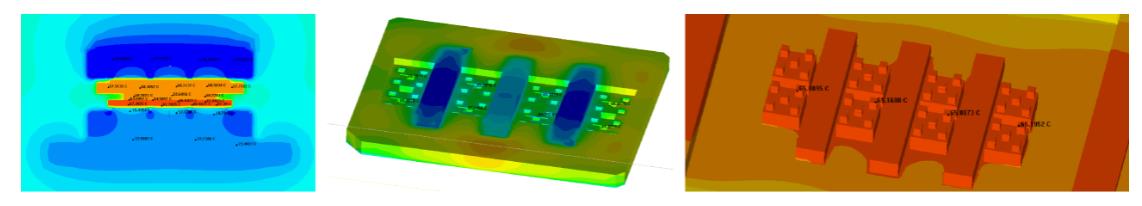

案例4:SiP热仿真:
模拟工况:封装尺寸:23*23mm ,其中基板厚度XX mm,芯片功耗:XX W ,尺寸:XX*XX mm;环境温度设置为XX ℃;将模型放置于JEDEC标准的密闭测试箱中,并进行散热仿真分析。

从温度分布云图可以看出:当芯片功耗为xxW时, 最高结温主要集中在芯片处, DIE的最高结温为57.5℃ ,热阻值为: Rjb=(Tj-Tb)/P=5.4℃ /W。
结果:从仿真结果看,环境温度XX ℃ , Rja为13 ℃/W , Rjb为5.4℃/W , Rjc为2.03℃/W 。热阻值较小,满足设计要求。

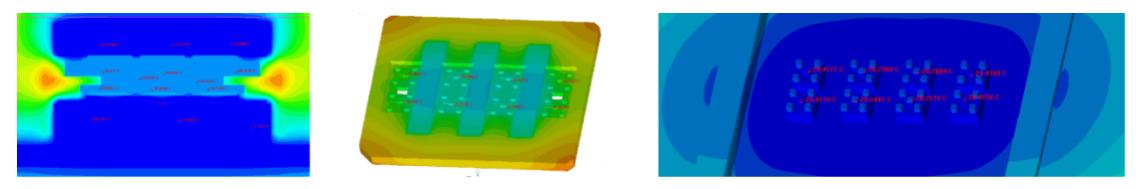

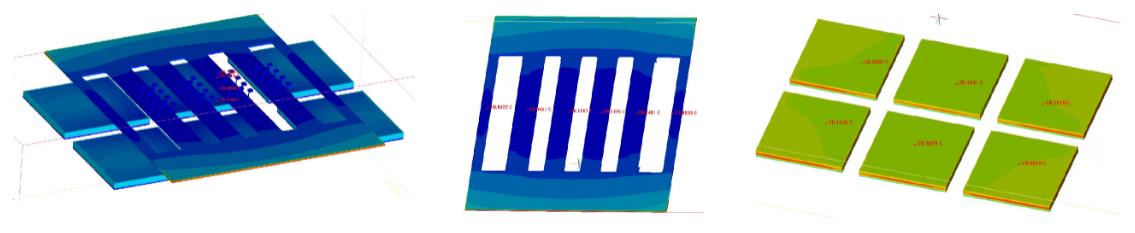

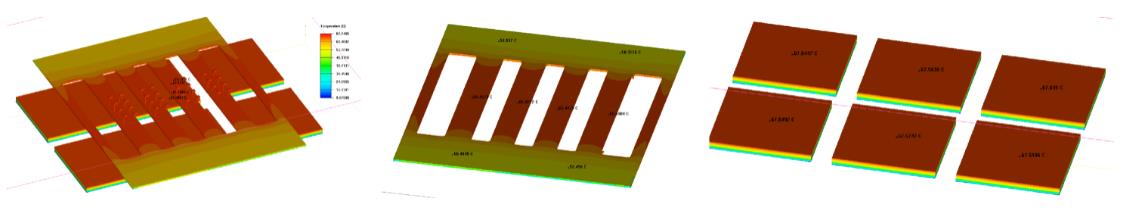

案例5:TEC热仿真分析
为验证设计方案的散热效果,产品的耐久性分析,对半导体制冷系统进行散热效果模拟;分别对0℃升温*min、65 ℃降温*min、-20℃升温*min、85 ℃降温*min、- 40 ℃升温*min 、125 ℃降温*min 六个工况进行合模瞬态热仿真。


0℃升温:Socket board温度云图,中心区域温度在65.4 ~65.6℃之间;下模TEC温度云图,温度在67.5℃~67.7℃之间;
上模负载压头区域温度云图,温度在65.0℃~65.2℃之间;下模负载区域温度云图 ,温度在65.2℃~65.4 ℃之间
85 ℃降温:


域温度在-20~-20.1℃之间,下模TEC温度云图,温度在-20~-20.3 ℃之间,上模负载压头区域温度云图,核心区域压头温度在-20.2℃~-20.4℃之间;下模负载区域温度云图,核心区域压头温度在-20℃~-20.2℃之间。
案例6:PCB版热仿真

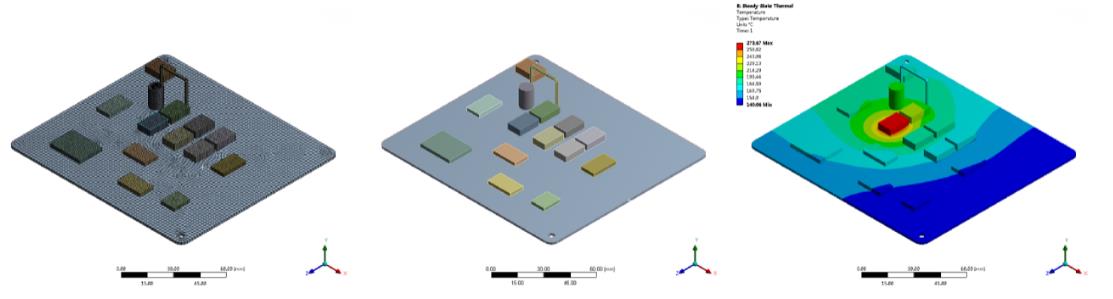

电路板的稳态温度分布结果如上,所示的电路板:包括三个在正常运行过程中产生热量的芯片。只要在板上通上电源,一个芯片就能保持通电状态,另外两个芯片在不同的时间内,会周期性地激活和断开能量。利用稳态热分析和瞬态热分析方法研究这些芯片所产生的热量。

了解团队骨干
专业技术团队,为客户提供丰富的工程CAE仿真服务。配备仿真软件:Abaqus、LS-DYNA、Ansys Mechanical、Nastran、fe-safe、Icepak、Fluent、STAR-CCM+、Maxwell、JMAG、Flux、Q3D Extractor、HFSS、SIwave、CST、Clarity、COMSOL Multiphysics、HyperMesh、Simdroid、INTESIM。
消费电子整机(手机 / 笔记本):
整机跌落、壳体强度、芯片散热、中框热变形
家电电控(变频空调、逆变器):
功率器件散热、PCB 振动、电感电磁热耦合、管路振动
母线排、大电流连接器、高压端子:
焦耳热、涡流、接触应力、振动疲劳、插拔强度
电机、风机、压缩机:
低频电磁 FEA(转矩损耗)、模态、振动噪声、离心应力
变压器、电感、PFC 磁件:
低频电磁、损耗温升、磁芯绕组振动应力、灌封应力
电池 PACK / 电芯:
跌落冲击、挤压、壳体振动疲劳、热仿真、热失控
高速连接器、射频天线、高速板:
HFSS 高频电磁、SI/PI、阻抗、EMI
机箱、机柜、钣金塑料外壳:
静强度、模态、随机振动、冲击、跌落、卡扣强度
继电器、电磁铁、电磁阀:
低频电磁吸力、弹片应力、碰撞冲击疲劳
PCB、板级器件、BGA 封装:
模态、随机振动、冲击跌落、热应力、焊点疲劳、板级热仿真、SI/PI
IGBT/SiC 功率模块、功率器件:
热仿真、热 - 结构耦合、功率循环疲劳、寄生电感提取、水冷流固耦合
申明:本文原创自乐图智造官网,转载请注明出处。
