电子电器传热仿真分析

业务内容:

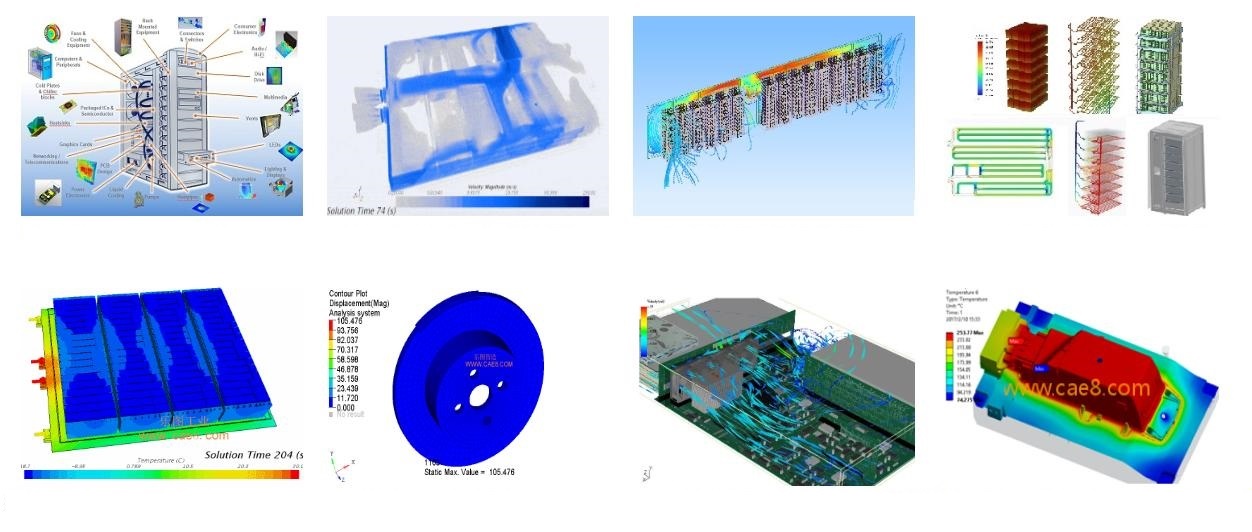

电子电器、医疗器械、汽车等行业热仿真分析,传热分析,热分析,太阳热辐射分析


传热仿真分析应用价值:

可以分析哪些问题?

传热分析:对电子系统内外的热传导、对流以及热辐射进行全面分析,计算设备内外的温度场以及流场等。

冷却分析:自然冷却、强迫冷却及混合冷却的分析功能。

瞬态分析:将散热量与时间变化对应的信息用,定义随时间变化的散热情况。不但可以进行开机、关机、故障的瞬态分析,同时也能进行变化功耗及环境变化情况下的瞬态分析。

太阳辐射分析可以确定太阳的入射角和辐射强度,计算太阳辐射的遮挡、吸收、反射、透射、折射,同时可以分别考虑太阳辐射的吸收率α与红外发射率ε的不同。

液冷分析:可以分析含多种冷却介质的散热系统,如对液冷、风冷同时存在的电子设备或冷板等的热分析。


传热仿真分析行业案例:

  电子技术日新月异的发展在20世纪引发了一场革命,如今的电子产品体积已极大的缩小,而功耗反而有所增加。但同时,由此产生的设备过热问题逐渐成为了导致电子设备故障的重要原因。因此在设计阶段,如何利用有限元仿分析软件对产品散热设计进行最大限度的优化成为了电子产品设计的重中之重。

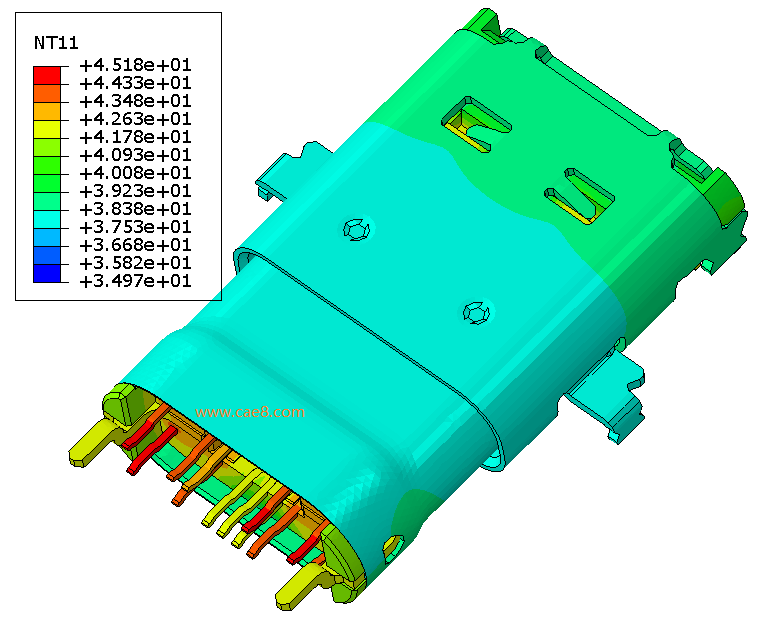

电子电器散热仿真分析(图1)


  目前,电子电器行业高端厂商对产品的可靠性要求非常高,生命周期长,且开发成本高昂,开发和失效分析过程对cae有较强需求。目前国内的行业cae能力不高。 电子电器产品属民用日常消耗品,生命周期短,产品量大,设计空间小,优化精度和难度大。

 1. 显卡的热仿真分析

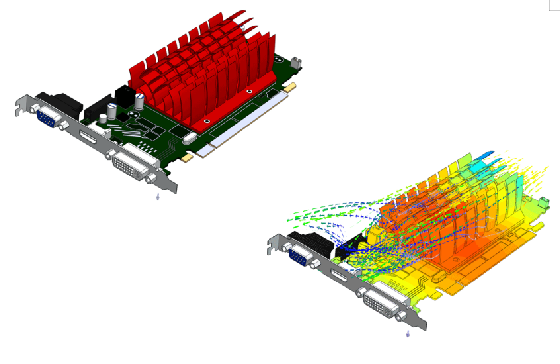

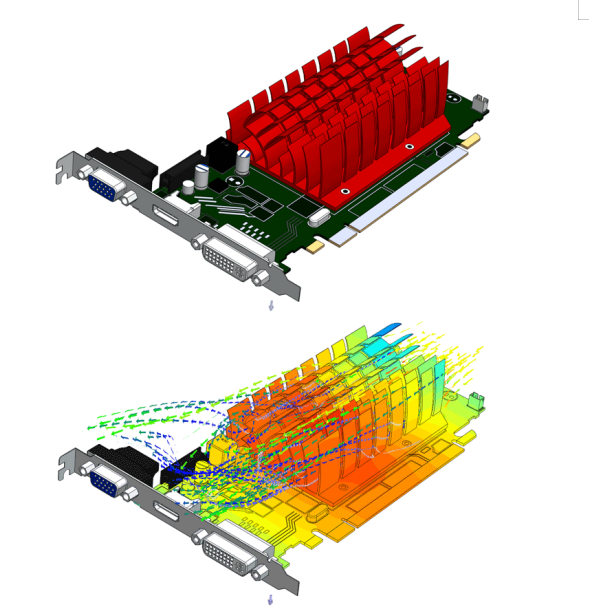

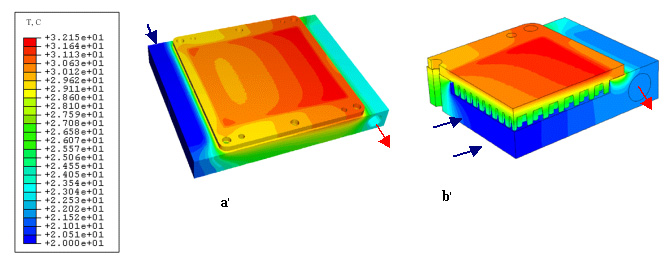

 显卡热管散热器,通过添加热管能有效的降低热源到散热器的热阻,进而显著提高显卡散热性能。

电子电器散热仿真分析(图2)


2.芯片封装热分析、半导体元器件传热仿真分析

  由不同材料组成的封装组件在温度变化的环境下会产生很大的热应力,导致封装失效。Abaqus具有强大的热固耦合分析功能,包括:稳态热传导和瞬态热传导分析,顺序耦合热固分析,完全耦合热固分析,强制对流和辐射分析,热界面接触,热电耦合等等。可以定义从简单弹塑性模型到随温度变化材料常数的热塑性、热硬化性、高温蠕变等复杂材料模型,来模拟金属、聚合物、复合材料等电子材料的热学和力学性质。

电子电器散热仿真分析(图3)

电子电器散热仿真分析(图4)

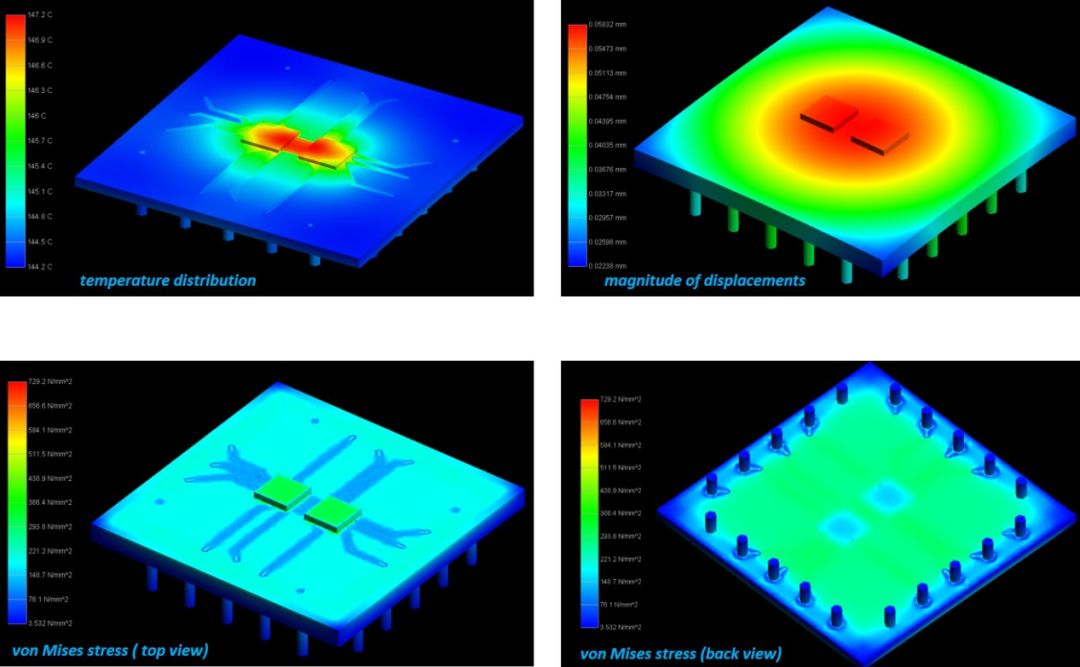

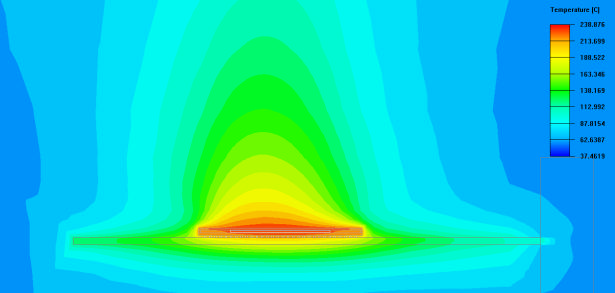

芯片封装热分析温度分布

电子电器散热仿真分析(图5)

电子电器散热仿真分析(图6)

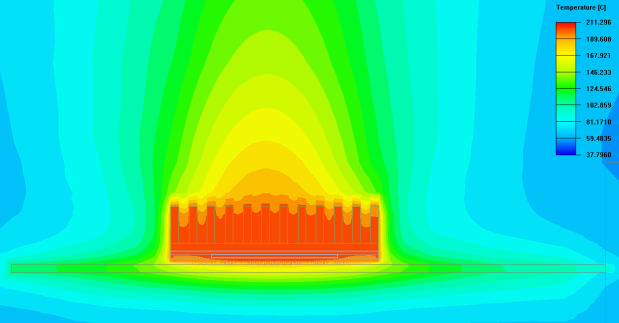

芯片封装热分析温度分布

电子电器散热仿真分析(图7)

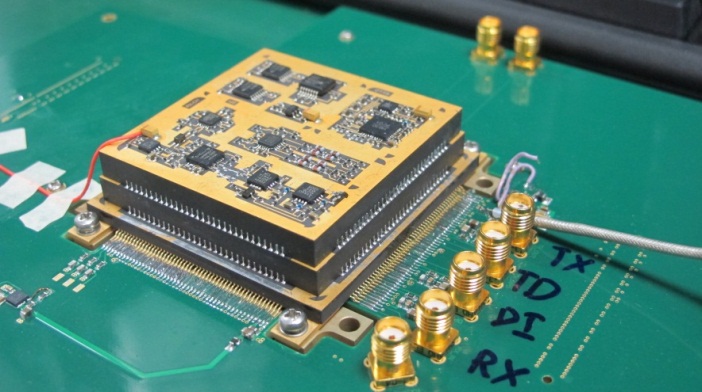

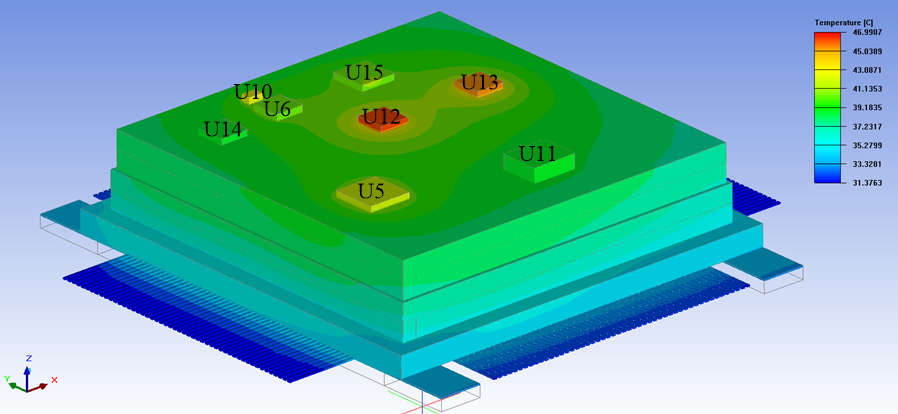

PCB板多组芯片封装热分析温度分布

电子电器散热仿真分析(图8)

PCB板热应力分布

电子电器散热仿真分析(图9)

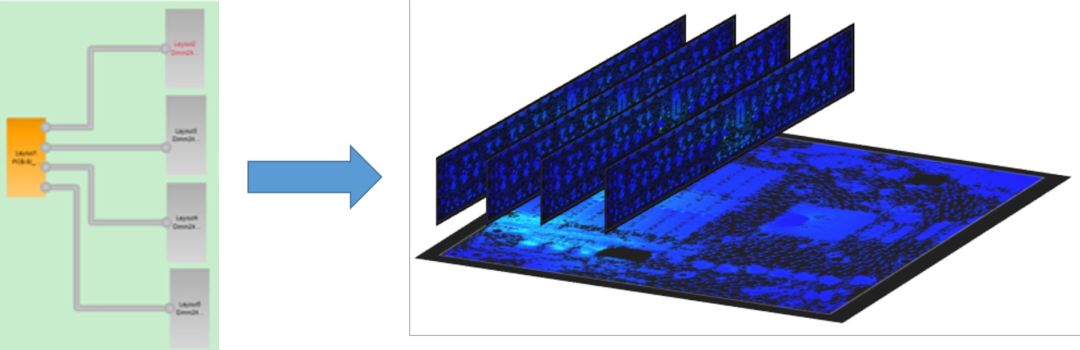

  如今越来越多的封装/ PCB系统设计需要进行热分析。功耗是封装/ PCB系统设计中的关键问题,需要仔细考虑热和电两个领域的问题。为了更好地理解热分析,我们以固体中的热传导为例,并利用两个领域的对偶性。图1和表1描述了电域与热域之间的基本关系。

3.数据中心、电器柜散热仿真分析

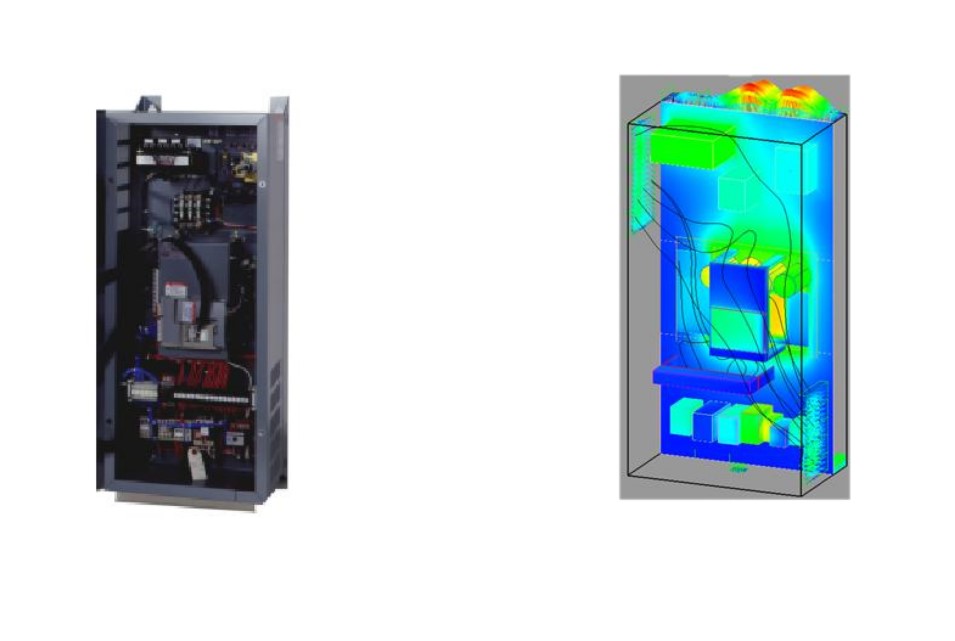

通过调整结构,优化散热路径,增加热管散器等方式,有效的降低了柜内电气设备的工作温度。同时根据计算确定正常工作时电器柜内的热环境以及各个模块的温度值,优化柜子散热性能以及模块的布局。

电子电器散热仿真分析(图10)

电子电器散热仿真分析(图11)

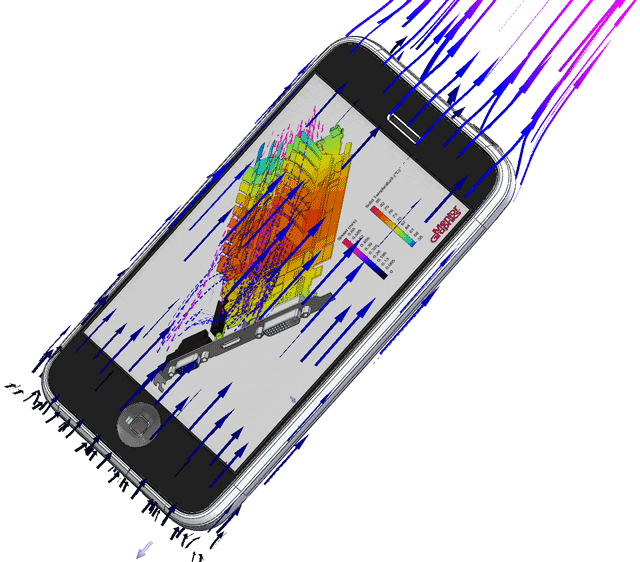

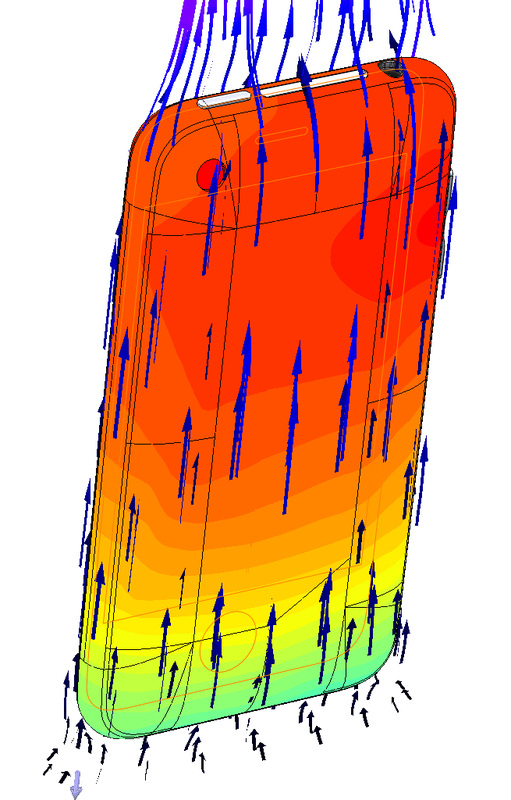

4.某果手机热流分析

电子电器散热仿真分析(图12)电子电器散热仿真分析(图13)

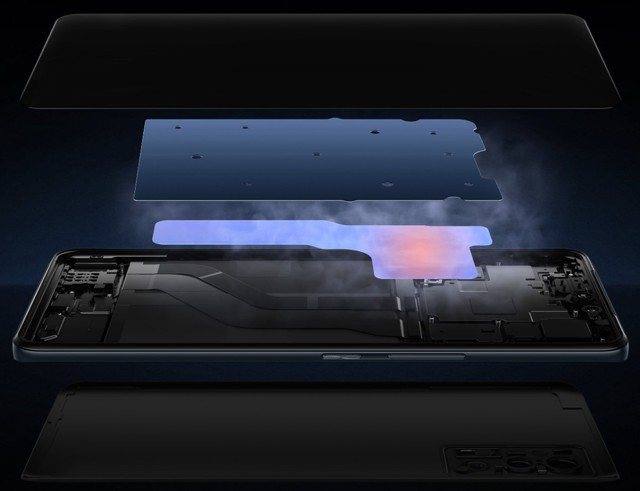

一些产品之所以有着远超同芯片机型的散热表现,与散热系统的设计关系密切,性能得到提升,散热系统发挥着关键作用,液冷散热系统覆盖了芯片、主板等手机主要发热源区域,让它可以始终保持在一格合理的温度范围内。

电子电器散热仿真分析(图14)

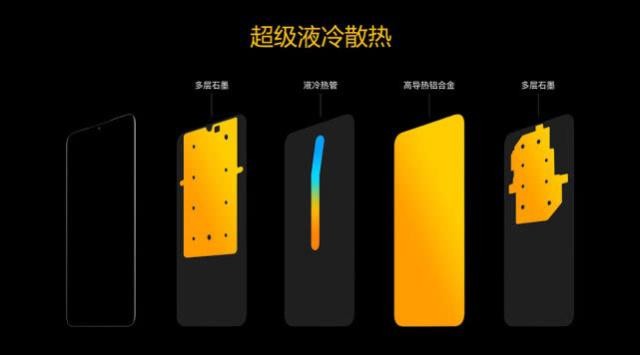

由石墨板、液冷均热板、导热凝胶等主要散热材料构成,配备了近6000mm2覆盖面积的业内最大石墨板,这么大的面积,石墨片可以快速将内部元器件产生的热量传递至各个位置进行热量扩散,不但可以提升散热效率,而且覆盖的范围也广,机身温度控制得更均匀。

电子电器散热仿真分析(图15)

“全覆盖液冷散热系统”不再只针对CPU、主板、电池、屏幕等核心区域,同时也会对摄像头、扬声器等“孤点”位置进行散热,较大部分机型都要全面,散热能力达到了行业领先水准。


收费标准:

  依据具体项目难度情况核算报价,由于cae分析涉及广泛,工程差异性以及测试项目各有不同,涉及有限元分析类型、其难度系数差异性,无法统一标准项目价格。以顾客需求为导向,为每一位顾客制定推荐最适合的产品方案。诚信为重,品质至上,用心服务,赢得信赖。


核心优势:

1.正版CAE分析软件,结果精准可靠,最新求解算法、最新材料库属性、全面结果输出。数值化制造技术指导制造的时代势不可挡。通过cae分析验证产品结构设计合理性,大大降低开发时间,提升制品的品质,降低制造成本,数值化制造技术提升您企业的市场竞争力。

2.开业经营十余载,金牌顾问师带队,产学研实践应用经验丰富。熟悉上汽、北汽、广汽、长安、通用、宝马、特斯拉等主机厂高精度、高要求标准规范。给客户提供的不仅只是“cae分析报告”, 是能够指导生产的有力理论数据依据。

3.CAD/CAE/CAM产品链齐全,为您提供一站式的协同开发。从产品端设计与分析,再到模具成型端设计与分析,各领域专家很好的衔接各个环节,全局考量各个环节。

4.十万级高端服务器,高效率完成订单,满足各层次交期需求。为满足日益加快的研发周期,公司特配备高端硬件+经验丰富的专家+最新版本软件求解软件=高效作业。

5.收费诚信合理,以顾客需求为导向,为每一位顾客制定推荐最适合的产品方案。好产品自然贵,但不一定最适合,以顾客需求为导向,为每一位顾客制定推荐最适合的产品方案。诚信为重,品质至上,用心服务,赢得信赖。
