光学分析,车灯配光分析设计,光学仿真分析

业务内容:

光学分析,车灯配光分析设计,车灯光学仿真  电子、汽车、医疗等行业光学设计与光学仿真分析。


光学分析主要软件有:

Lucidshape、Ansys Zemax、LightTools光学软件、comsol光学仿真。可以对您的系统光学性能开展独到的仿真,评估最终照明效果;预测和验证光照变化和材料变化对观感的影响。

光学仿真分析是产品设计的关键工具之一,汽车领域来说显得尤为重要,因为光照及反射光会干扰驾驶员注意力,尤其是在夜间行驶的情况下。

合适的光学仿真解决方案不仅能有效帮助用户提高设计效率,还能对光线与材料的交互进行仿真,以便预估产品在真实条件下的展示效果。特别是针对自由曲面透镜,光导设计,椭球反射面,适用于汽车大灯、内饰氛围灯设计应用。

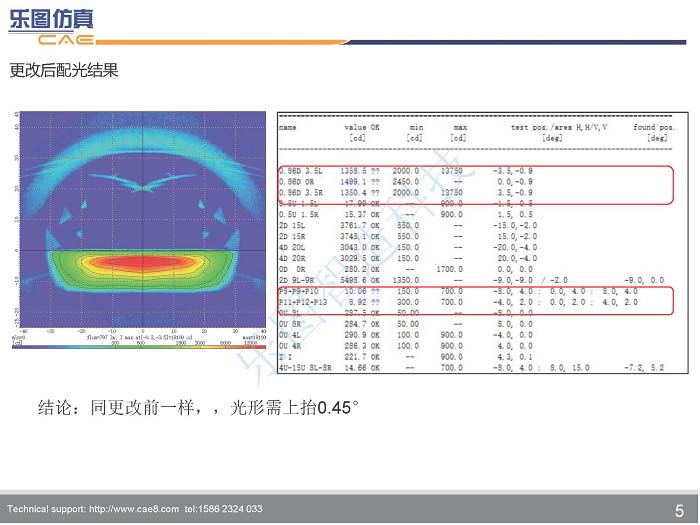

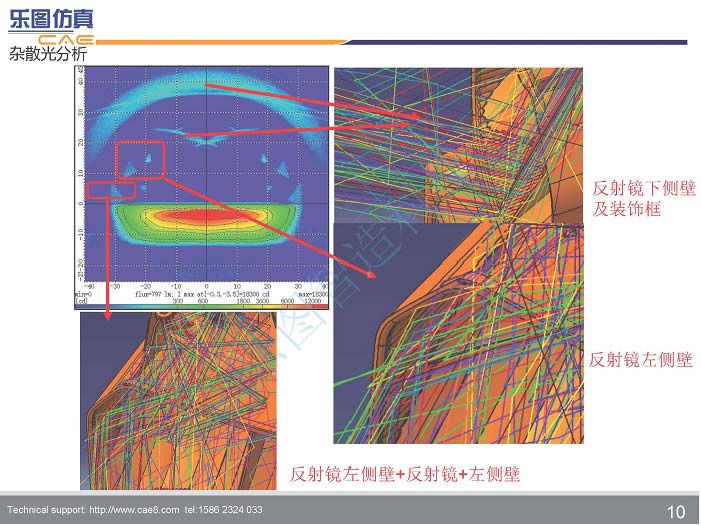

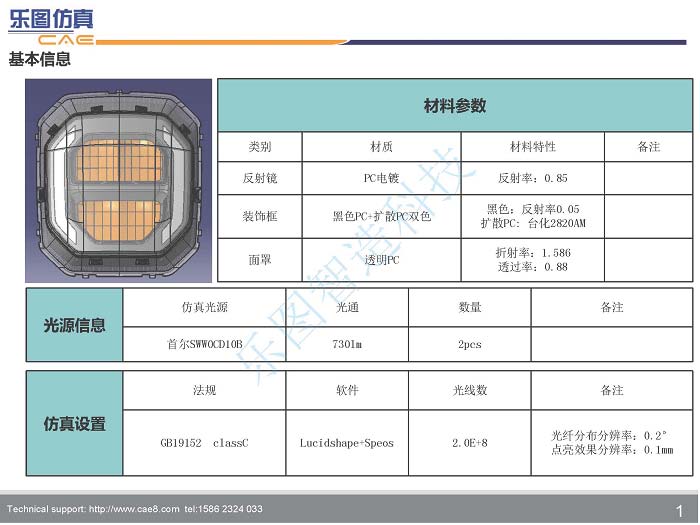

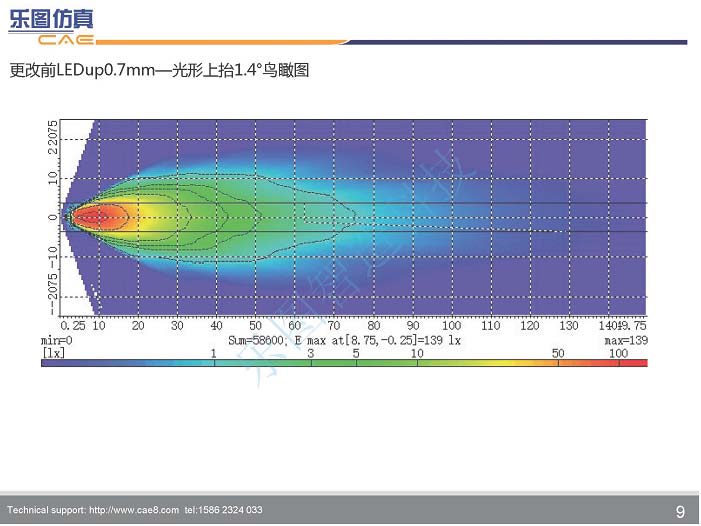

光学分析案例展示(产品已上市十年,本案例已解密):

组合 1_页面_01.jpg

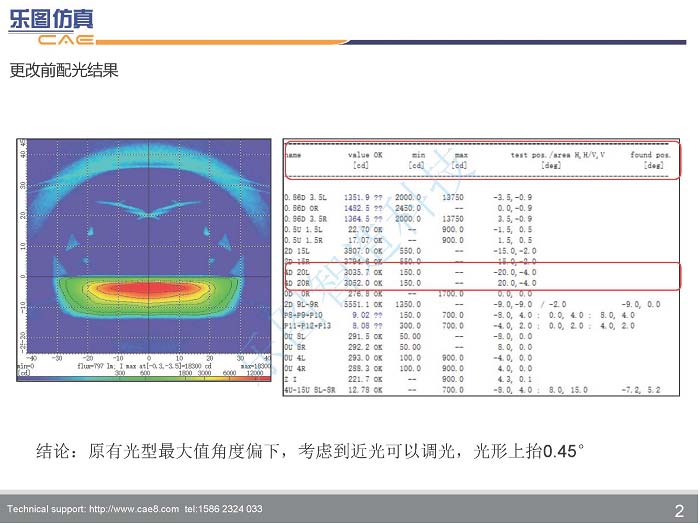

组合 1_页面_02.jpg

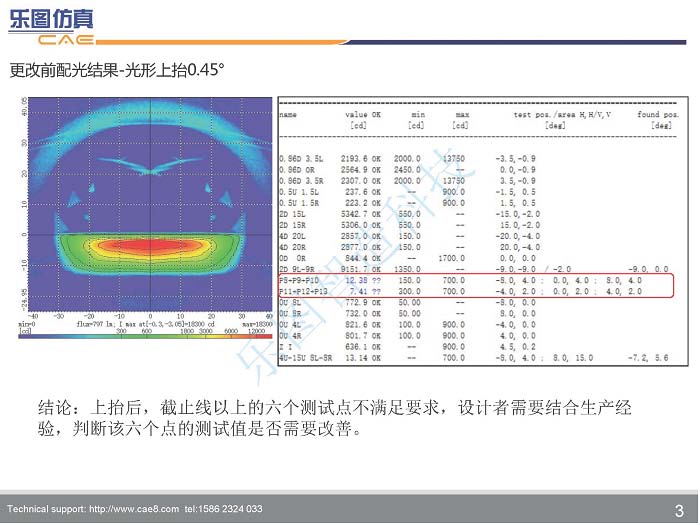

组合 1_页面_03.jpg

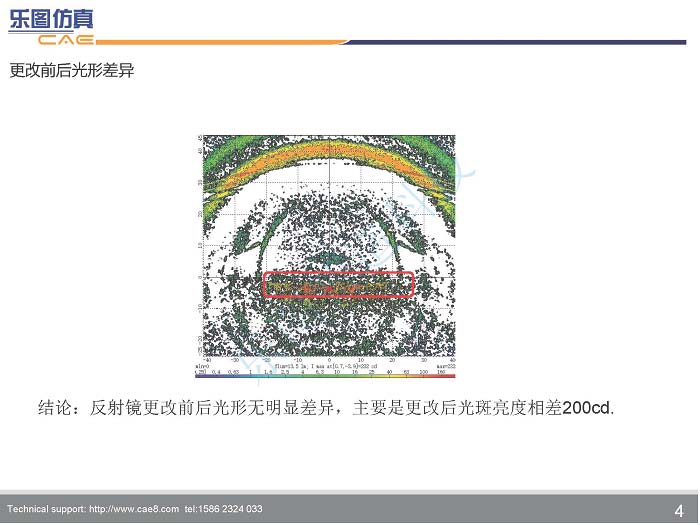

组合 1_页面_04.jpg

组合 1_页面_05.jpg

组合 1_页面_06.jpg

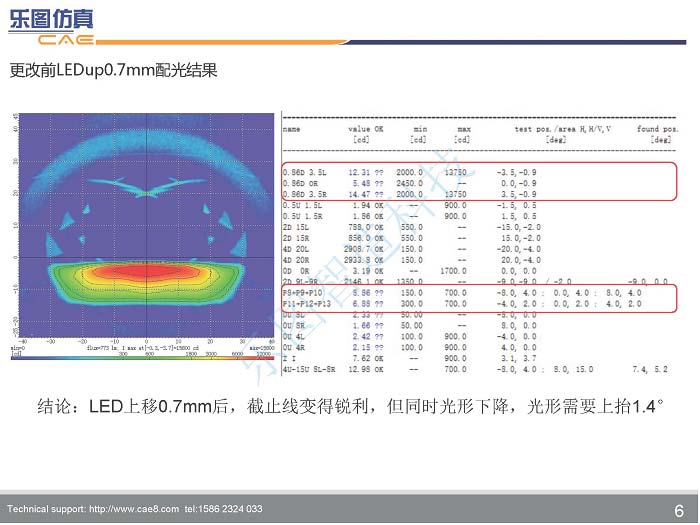

组合 1_页面_07.jpg

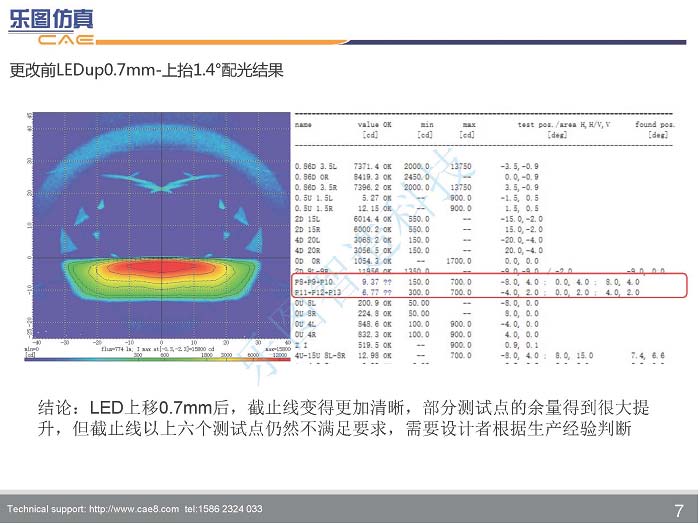

组合 1_页面_08.jpg

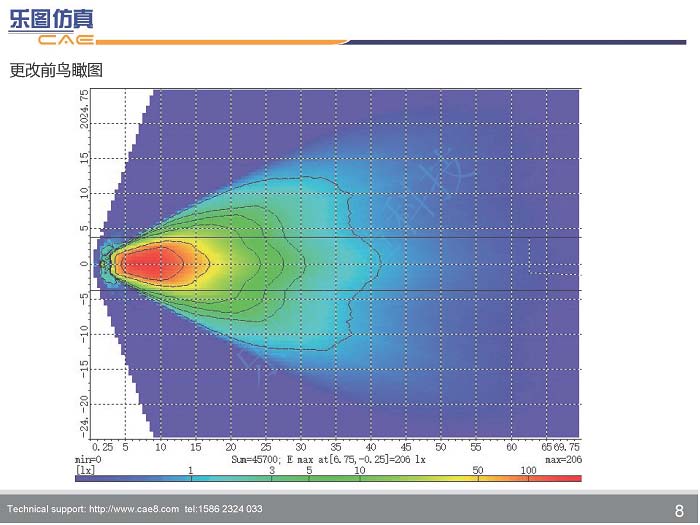

组合 1_页面_09.jpg

组合 1_页面_10.jpg

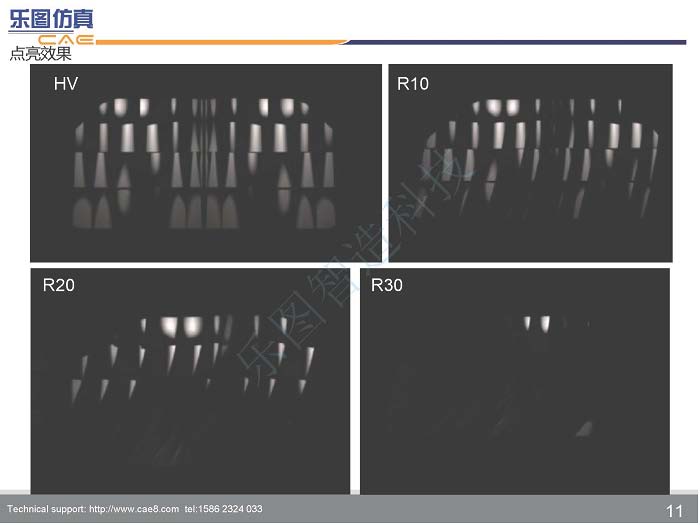

组合 1_页面_11.jpg

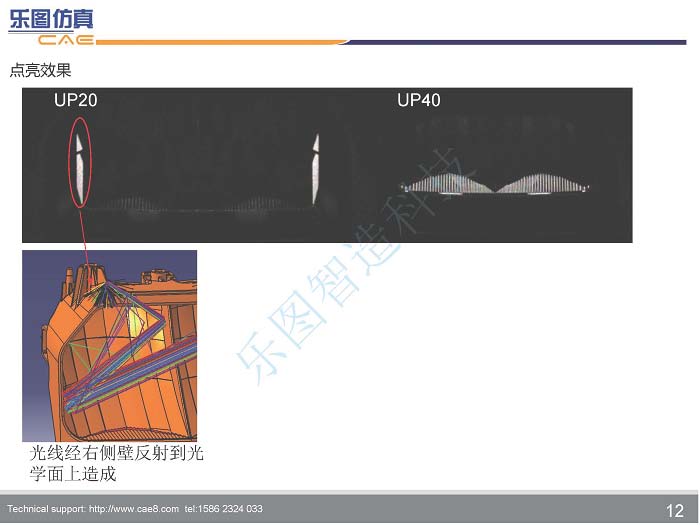

组合 1_页面_12.jpg

询价需提供:

1.三维模型图档(UG,Solidworks、Pro/E、CATIA、step皆可),可以签保密协议,如果图不方便发,相关测试零件图片也可以。我司会履行严格保密义务。

2.测试条件说明ppt文档,将需要测试的内容叙述清楚,主要包含:固定约束条件、装配链接方式、边界条件、载荷加载方式、仿真关注区域、零件材料清单、仿真报告格式要求等。

3.软件要求、有限元仿真技术要求、交期要求等。


申明:本文原创自乐图智造官网,转载请注明出处。

查看更多案例:散热分析   热仿真分析  压铸模流分析  模态分析  CFD分析  电磁场仿真分析   疲劳分析

乐图智造科技(苏州)有限公司

199 4191 2022

业务咨询/技术咨询/交流建议

扫码微信咨询,24小时期待你的声音

郑重申明:所展示均为已上市旧产品,已获得展示授权,我们为客户严守保密信息。
