行星齿轮飞溅润滑cfd模拟仿真

服务内容:

  专业CFD模拟仿真团队,为您提供专业cfd模拟仿真技术服务、有限元软件代理、产品性能优化,模具成型优化、手板样件加工等研发相关的配套服务。


齿轮飞溅润滑cfd模拟仿真应用价值

齿轮箱为什么需要齿轮飞溅润滑cfd模拟仿真呢?

原因一:

  传统制样测试,透明壳体润滑实验观测性差,无法数据化定量分析。我们只能通过实验去确认润滑是否足够,盲目的改变油量进行尝试。

原因二:

  润滑仿真可以大大降低设计的风险。通过cfd模拟仿真软件可以计算得到任意时刻润滑油的分布,速度,密度,压力等物理量,统计指定油道的润滑油流量,甩油损失等等。工程师可以通过结果,知道润滑系统的具体情况,并且优化设计,甚至可以多次仿真,在设计阶段就精确的设计油量。

原因三:

  缩短项目周期,减少开发经费。一款变速箱的设计必定会经过几次的修改,每次模型变更带来的一系列问题,都会浪费项目周期。假如因为润滑系统的问题,需要修改油路,那面临的将是不菲的修改费用和不可控的设计时间。齿轮箱润滑有限元分析模拟,可以在短时间内完成齿轮飞溅润滑分析模拟。远比传统制样实验测试要高效。


齿轮飞溅润滑cfd模拟仿真能评估哪些问题?

1.预测齿轮箱内部的溅油模式,以便正确润滑

2.预测流向轴承和其他零件的油流,优化油量设计,过多过少的润滑油都会降低行星齿轮的寿命和性能。

3.预测各种速度比下的搅拌损失

4.优化齿轮箱中的通风口设计

5.可以模拟任意数量的齿轮组

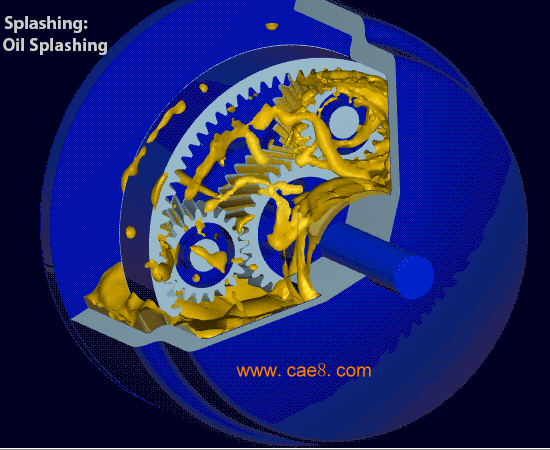

行星齿轮箱润滑有限元分析模拟(图1)


 行星齿轮箱是包括内燃机/混合动力或电动汽车在内的许多行业的传动系统的重要组成部分。溅油对齿轮箱的润滑减少摩擦并为其最佳运行提供冷却,可针对行星齿轮组运动的不同情况,通过有限元分析齿轮啮合自动进行模型设置。它预测了由于齿轮旋转、搅动损失、通过通风口的排油、齿轮表面的湿润区域和流向轴承的油流造成的溅油模式。

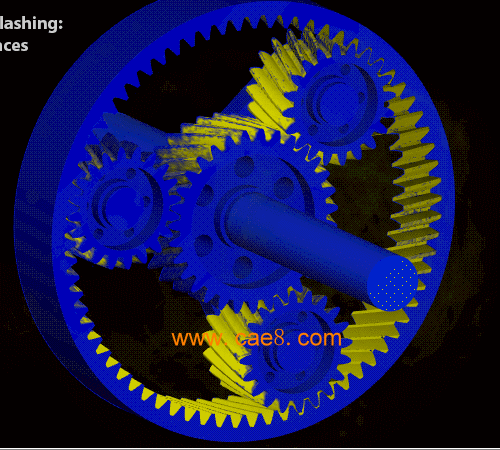

行星齿轮箱润滑有限元分析模拟(图2)

  润滑油是保证齿轮箱良好运行状态的必要条件,然而过多的润滑油会导致传动效率的下降,过少的润滑油又会影响齿轮的寿命和性能,传动系统运行过程中,工况、润滑油的油量和粘温特性对于齿轮箱性能至关重要。由于齿轮飞溅润滑实验操作比较复杂,齿轮飞溅润滑分析仿真研究可以减少成本昂贵的实验工作量。

行星齿轮箱润滑有限元分析模拟(图3)

  行星齿轮机构存在比较复杂的润滑问题,不同于普通齿轮箱,过多过少的润滑油都会降低行星齿轮的寿命和性能。利用cfd模拟仿真技术可以在研发初期获得详细的流场信息,进而以较低的成本、准确的齿轮飞溅润滑分析仿真结果,帮助实现齿轮传动润滑系统的正向设计。可以适用于新月形齿轮泵、外啮合齿轮泵、螺杆泵/压缩机、斜齿泵、罗茨泵、三螺杆/齿轮泵、行星齿轮、内啮合齿轮泵等;


联系咨询,探索科学制造方案,一起创造更高附加值

乐图智造科技,专业cae分析公司,为制造业提供科学的数值信息化技术解决方案,有限元分析工程服务,软件销售,制造方案开发,欢迎大家来电垂询.期待您的来电.

申明:本文原创自乐图智造官网,转载请注明出处。
