模流分析中翘曲的概念;
 产品因为某种因素导致收缩不均,从而产生扭曲变形.我们称之为翘曲变形,

翘曲变形产生的原因:
通常影响因素主要有:冷却因素,收缩因素,分子取向因素,角落效应。
注意:进胶充填分布是否均匀对翘曲影响很大.

可以从如下几个方面考虑改善翘曲

1. 优化进胶使充填分布均匀降低注射压力.确保有效保压.

2. 选择压力损失小的进胶方式
3. 加强冷却.
4. 避免使用带纤维的树胶材质
5. 优化产品设计,如加加强筋.
6. 优化成性参数:如,保压曲线等.

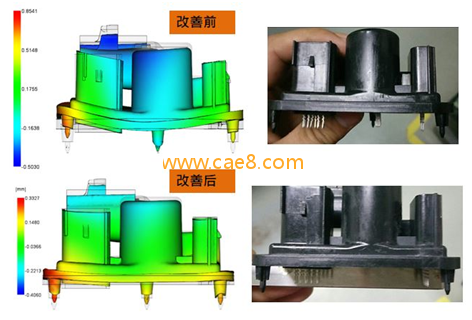

模流分析运用实例:
[改善翘曲]注塑产品翘曲变形怎么运用模流分析解决(图1)

Moldflow模流分析技术总结:
  通过模流分析软件的模拟,可以很容易看到是否出现翘曲问题,然后根据以上改善方法拟定初步改善方案,然后用模流分析进行模拟验证,得出模流分析结果,然后对其进行分析比较,这样就能充分利用模流分析的虚拟模拟仿真,大大节省了试模成本.这就是模流分析之所以能够得到越来越多的人认可的原因.
