3DCS软件概况:

3DCS是一款尺寸偏差公差分析软件,能够对实际生产制造过程提供数字可视化尺寸检测交互。

是一款广泛使用的尺寸偏差分析软件

3DCS偏差分析软件被世界领先的OEM制造商用来降低他们的质量成本。通过控制偏差和优化设计来兼顾考虑到固有的流程和零件公差,帮助工程师减少产品不合格、报废、返工和保修的成本。

是一款领先的尺寸偏差分析解决方案

基于NX的3DCS偏差分析软件是搭配NX的集成解决方案。这使得用户能够直接从NX内部激活3DCS工作台,并使用NX许多固有的功能来支持偏差建模。

模拟零件和工艺尺寸偏差

软件使用三维模拟方法,强调了偏差的来源以及产品的潜在装配问题。通过准确地模拟装配过程,用户可以在虚拟环境中形象生动地模拟产品,用创建数字原型的方法来测试和验证设计目标。

数字可视化交互,能获得对设计的新见解

尺寸偏差分析软件通过在数字环境中模拟产品,工程师能够考虑关键领域的偏差,减少返工、不合格和最终组装时的产品报废。除此之外,一些不重要的规格可以被放宽,实现增加公差,允许使用更便宜的制造工艺,从而在不影响整体质量的情况下降低成本。3DCS软件具有自动生成报告的功能,可以快速、有效地交流分析结果,方便地与同事进行协作。

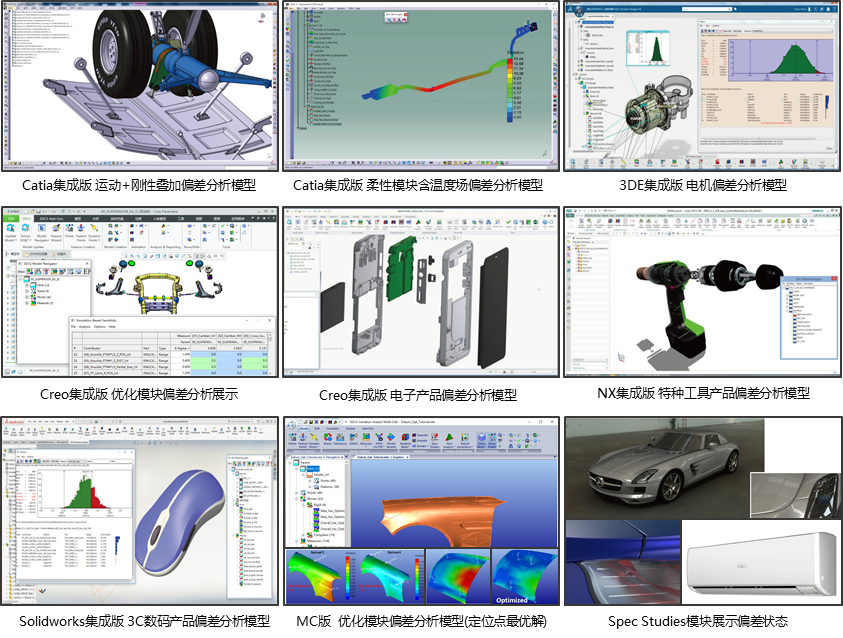

3DCS公差分析软件

3DCS公差分析软件是为尺寸工程提供解决方案的领先科技产品,在产品实际制造与工艺生产中,尺寸工程是产品生命周期管理( PLM )中一项至关重要的组成部分。

3DCS软件强调数字化装配的尺寸偏差模拟和实际生产数据的数据管理,最终形成闭环质量提升的数字孪生架构体系。尺寸工程要求基于实际部件和装配工艺匹配符合预先确定的相关尺寸要求,而3DCS公差分析软件更能准确的确定和传达装配及测量内容,简化产品验证工艺,降低生产制造成本。

3DCS尺寸偏差分析软件在原有的标准公差分析模块的基础上扩展了3DCS Mechanical、3DCS FEA CM、3DCS AAO、3DCS Visualization Export 等模块,为产品设计制造、尺寸及质量控制等方面提供了优秀的解决能力,全面支持客户实现尺寸质量目标,使新产品快速投入市场,增强产品的市场竞争力。


3DCS公差分析软件功能介绍:

3DCS Excel Create功能

用于将3DCS模型中的Point,Move,Tolerance和Measurement等模型信息导出至Excel,在Excel中对模型批量重命名、新增、删除后,再将模型导入至3DCS,实现对现有3DCS模型的批量快速编辑。简介如下:

3DCS界面点击Write to Excel,将该模型的3DCS Data导出至Excel,自动弹出Excel文档。

尺寸偏差分析

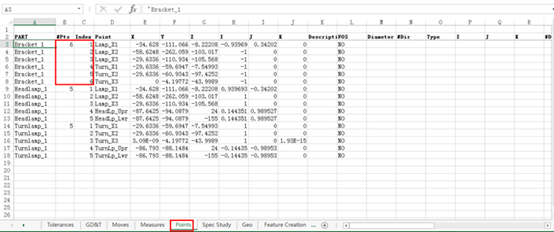

在Points列表对模型中已有点做修改,可以修改Name、坐标、方向、公差属性等;如需新建point,需修改#Pts、Index,复制粘贴新Row,在新的Row中按照原有数据格式,添加新建点的信息。

尺寸偏差分析

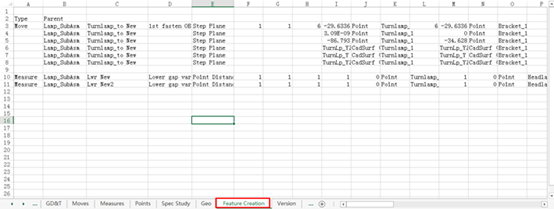

在Tolerances、Moves、Measures列表修改已有MTM。创建新MTM需要调用Excel Create许可,在Feature Creation列表将已有MTM复制至Feature Creation列表,按照已有格式修改,如上图。修改完后点击save as保存为.xls或.xlsx格式文档,关闭文档。

尺寸偏差分析

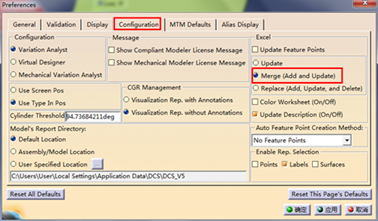

Preference>Configuration栏,勾选Merge (Add and Update),点击确定退出;点击Read from Excel,选择上一步所保存文档,点击update model,完成数据读取刷新。


Visualization Export功能

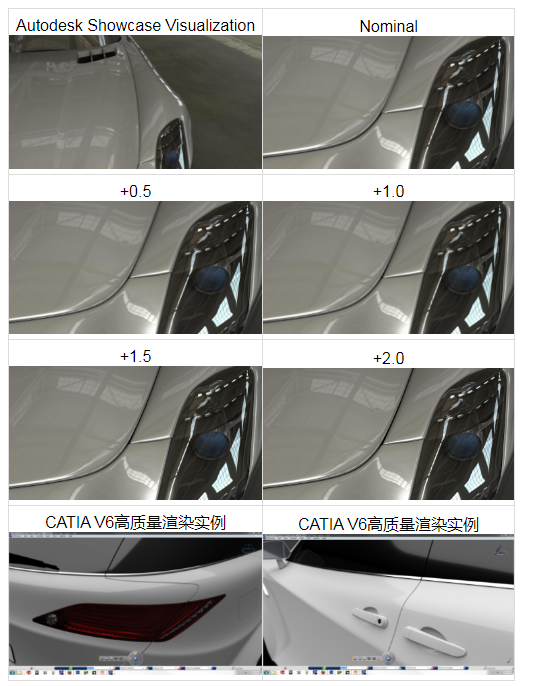

3DCS外观质量感知模块,与3DCS偏差分析功能相结合,通过Gap和Flush展示公差和偏差对最终产品的外观造成的影响。可以让工程师以产品的用户视角评价和分析产品的外观质量效果。3DCS与3DE Live Rendering、VR设备无缝结合,可以实现基于虚拟现实的质量感知分析。

1.将Spec Study创建的虚拟偏差状态导出至第三方渲染软件,以获得逼真的视觉感知效果。

2.输出fbx文件,使用高端可视化工具(Deltagen、VRED、Showcase)创建无缝的工作流;

3.将您的模型转换为可视化图像,以展示给定设计规范下实际产品的外观。


3DCS Advanced Analyzer and Optimizer功能:

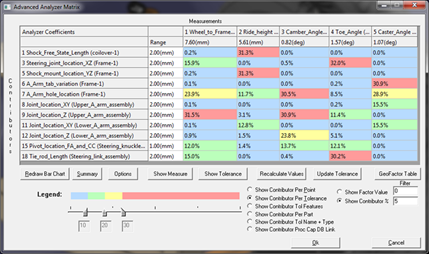

-Analyzers分析器可以快速处理大型模型并获得全局的偏差视图。

-Optimizers优化器用以确定最佳公差和设计,自动分配最优公差。

-LSA定位灵敏度分析器测试定位方案,并确定最佳选项。

-SBS基于蒙特卡洛算法进行非线性模型公差敏感度及相关性的模拟计算。

-Sequence Optimizer序列优化器从一组候选的连接/夹持方案中确定最佳的连接/夹持序列。用户可以优化钳位顺序或连接顺序。

 尺寸偏差分析


3DCS与有限元软件联合仿真功能:

      3DCS FEA Compliant Modeler柔性模块采用有限元仿真分析方法精确仿真零件制造和装配过程的偏差变化,用于分析不同公差状态下,零件施加过约束、夹持、重力、温度场、扭矩等载荷时,变形偏差对产品质量目标的影响,常用于汽车侧围、前后保、机盖、翼子板、内饰;飞机机身蒙皮、机翼、尾翼;电子产品板件等易变形的柔性件。


3DCS公差分析软件功能亮点:

1.确定装配制造过程对柔性材料的变形作用(铝、钣金、塑料);

2.对零件施加作用力,确定对整体偏差的影响;

3.优化工艺,如焊接顺序、铆接、螺栓和工具安装;

4.将有限元分析纳入到公差分析中。

 尺寸偏差分析

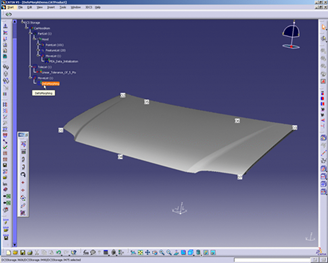

FEA_CM模拟机盖过定位变形

尺寸公差分析

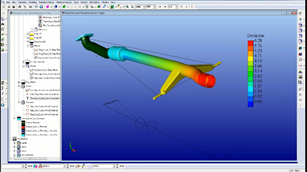

FEA_CM在排气管温度场分析中的应用

尺寸公差分析

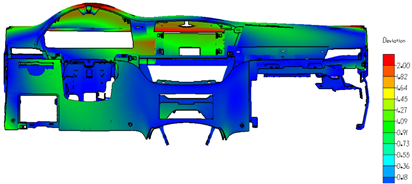

FEA_CM在IP&CCB装配分析中的应用

尺寸公差分析

FEA_CM在飞机蒙皮工装定位中的应用

尺寸公差分析

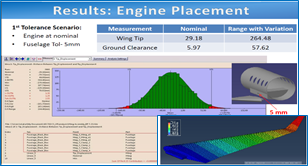

FEA_CM尺寸公差分析在机翼离地间隙分析的应用


当今的设计和制造业瞬息万变,想要降低成本并先于竞争对手将产品投入市场,需要在设计初期就确保工程设计方案的正确性。在整个工程定义中,快速精准地分析尺寸偏差问题是迎接这一挑战的关键能力要求。基于这个工程背景,3DCS公差分析软件将先进的公差分析和可视化技术整合到CATIA V5等多种主流三维CAD环境中,这样,在投入加工生产之前,工程师能够在三维数字环境中可视化定义、测试及修改产品尺寸和工艺。
